BMS 10S-36V 30A LI-ION 3,7V (4932)

BMS 10S 36V 30A HBJ-ZY6032 do pakietów Li-Ion 3,7 V, moduł ochronny z balansowaniem, wspólny port, z radiatorem i termistorem

Najważniejsze korzyści

• Kompletna ochrona pakietu 10S: przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i przeciążeniem.
• Balansowanie ogniw wyrównuje napięcia w pakiecie i wydłuża jego żywotność.
• Prąd ciągły do 30 A, dla rowerów elektrycznych, hulajnóg i narzędzi o mocy do ok. 1000 W.
• Wspólny port ładowania i rozładowania (P-), co upraszcza okablowanie i zmniejsza liczbę przewodów.
• Aluminiowa osłona radiatorowa z uchami montażowymi lepiej odprowadza ciepło i ułatwia przykręcenie modułu.
• Termistor monitorujący temperaturę zabezpiecza pakiet przed przegrzaniem.

Opis produktu

HBJ-ZY6032 to moduł BMS (Battery Management System) do pakietów składających się z dziesięciu ogniw litowo-jonowych połączonych szeregowo (10S). Nominalne napięcie takiego pakietu to 36 V, a po naładowaniu 42 V. Płytka nadzoruje napięcie każdego ogniwa osobno, odcina ładowanie przy przekroczeniu napięcia maksymalnego i odłącza odbiornik przy zbyt głębokim rozładowaniu. Dodatkowo chroni pakiet przed zwarciem i przeciążeniem prądowym.

Układ balansowania wyrównuje napięcia ogniw pod koniec ładowania, dzięki czemu ogniwa starzeją się równomiernie, a pakiet wykorzystuje więcej pojemności. Moduł ma wspólny port ładowania i rozładowania: ładowarkę i odbiornik podłącza się do tego samego wyprowadzenia P-, a biegun dodatni pakietu łączy się bezpośrednio z ładowarką i odbiornikiem.

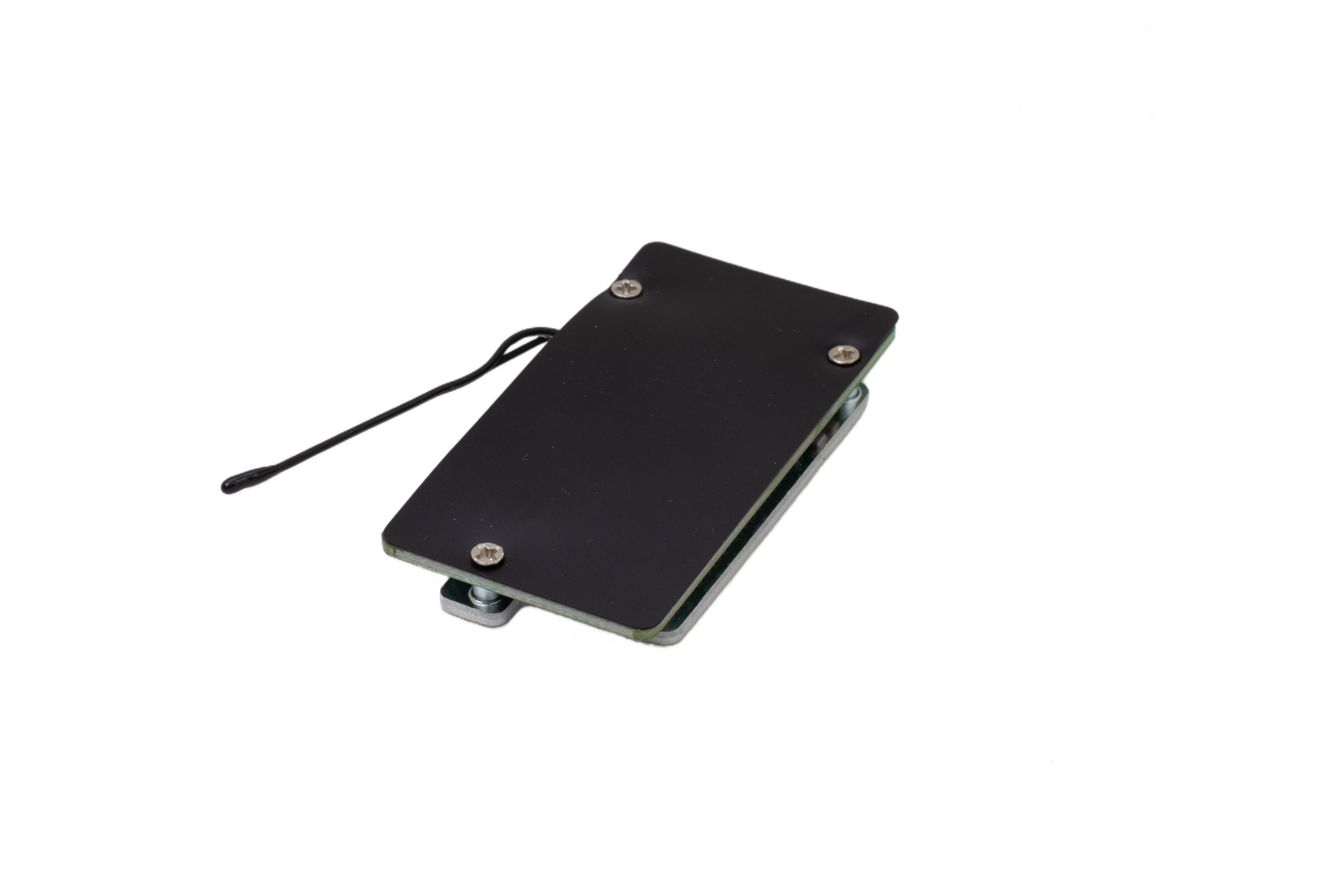

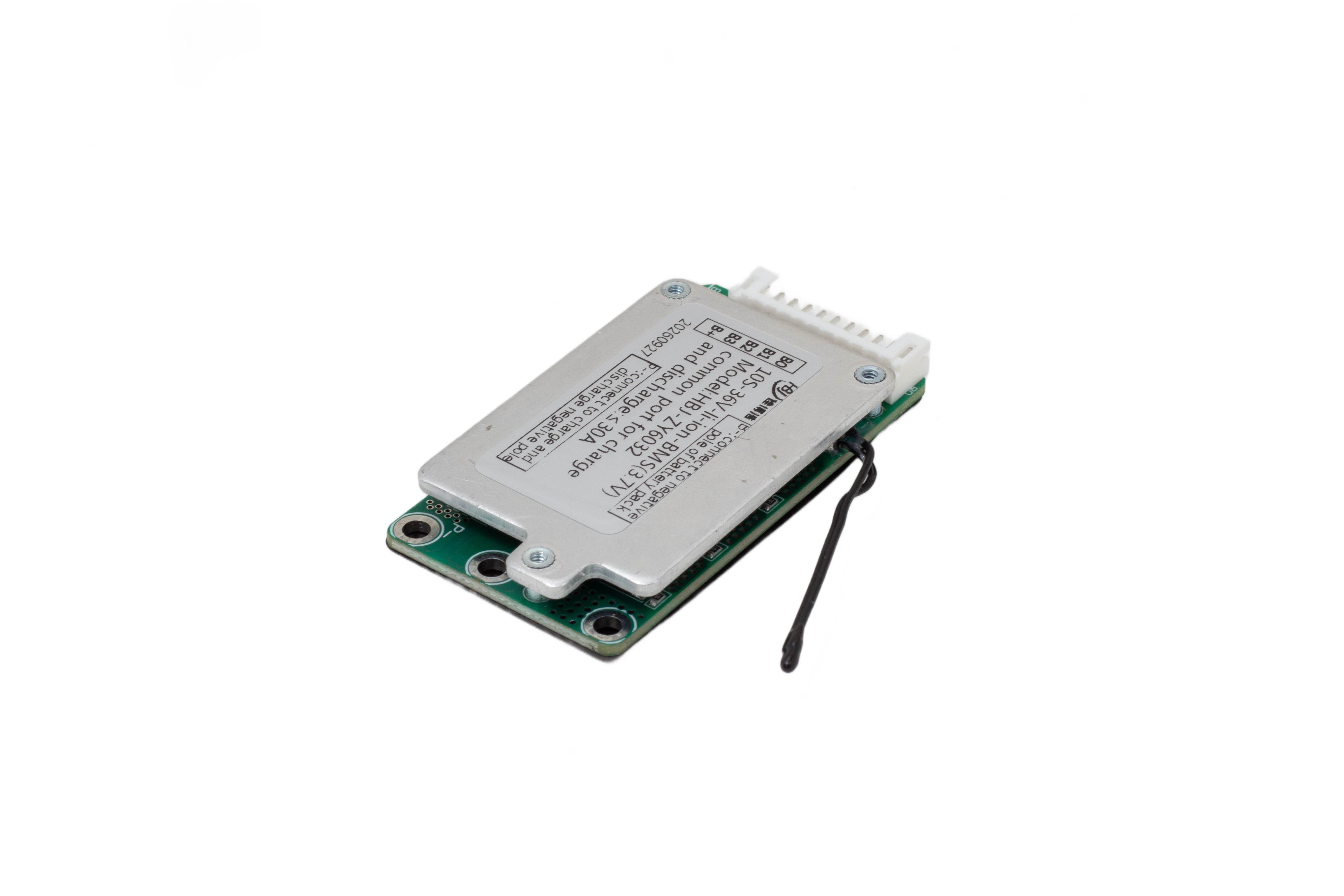

Moduł jest zabudowany w aluminiowej osłonie pełniącej rolę radiatora, z uchami montażowymi do przykręcenia w obudowie pakietu. Dołączony termistor umieszcza się przy ogniwach, aby układ mógł reagować na nadmierną temperaturę.

Zastosowania

• akumulatory do rowerów elektrycznych i hulajnóg 36 V,
• elektronarzędzia i sprzęt ogrodowy zasilany z pakietów 10S,
• wózki, pojazdy elektryczne i roboty mobilne o napięciu 36 V,
• magazyny energii i zasilanie awaryjne o małej i średniej mocy,
• regeneracja pakietów 36 V z ogniwami 18650 i 21700,
• własne pakiety DIY 10S1P, 10S2P, 10S3P i większe.

Kompatybilność

Moduł jest przeznaczony do pakietów 10S złożonych z ogniw litowo-jonowych (Li-Ion), litowo-polimerowych lub NMC o napięciu nominalnym 3,7 V i napięciu po naładowaniu 4,2 V, np. 18650 i 21700. Napięcie ładowania pakietu to 42 V. Moduł nie jest przeznaczony do ogniw LiFePO4 ani NiMH i nie może być stosowany z pakietami o innej liczbie ogniw niż dziesięć. Wspólny port oznacza, że nie ma osobnego wyjścia ładowania, więc ładowarka i odbiornik korzystają z tych samych zacisków. Przed zakupem upewnij się, że posiadasz ładowarkę 10S Li-Ion (42 V).

Parametry techniczne

• Model: HBJ-ZY6032
• Liczba ogniw: 10S (10 ogniw szeregowo)
• Typ ogniw: Li-Ion / NMC 3,7 V (4,2 V po naładowaniu)
• Napięcie nominalne pakietu: 36 V
• Napięcie ładowania: 42 V
• Prąd ciągły: do 30 A (przy odpowiednim chłodzeniu)
• Moc odbiornika: do ok. 1000 W
• Maksymalny prąd ładowania: ok. 10 A
• Napięcie odcięcia przy przeładowaniu: ok. 4,25 V na ogniwo
• Napięcie odcięcia przy nadmiernym rozładowaniu: ok. 2,6-2,7 V na ogniwo
• Balansowanie: tak, ok. 4,2 V na ogniwo
• Ochrona temperaturowa: termistor
• Port: wspólny ładowania i rozładowania
• Wyprowadzenia: B-, balanser (B0-B10) oraz P-
• Obudowa: aluminiowa osłona radiatorowa z uchami montażowymi
• Wymiary: [zmierz: długość x szerokość x wysokość]
• W zestawie: moduł BMS 10S z czujnikiem temperatury

Dlaczego warto wybrać ten moduł

• Pełne zabezpieczenie pakietu 10S i balansowanie w jednym module.
• Wysoka obciążalność prądowa, odpowiednia dla pakietów 36 V do ok. 1000 W.
• Aluminiowy radiator i termistor ograniczają ryzyko przegrzania podczas pracy.
• Wspólny port upraszcza instalację i zmniejsza liczbę wyprowadzeń.
• Uchy montażowe pozwalają pewnie przykręcić moduł w obudowie pakietu.
• Korzystna cena w stosunku do możliwości modułu.

Jakość i bezpieczeństwo

Moduł wymaga wiedzy i doświadczenia przy montażu. Kolejność i sposób łączenia ogniw z płytką mają kluczowe znaczenie: błędne podłączenie może zniszczyć moduł i ogniwa, a w skrajnych przypadkach doprowadzić do pożaru.

• Sprawdź polaryzację i kolejność: najpierw połącz B- z minusem pakietu, a następnie kolejne potencjały ogniw (B1, B2, … B10) do złącza balansera w rosnącej kolejności napięć. Przed podłączeniem zmierz napięcia na wszystkich punktach.
• Porównaj parametry starego BMS z nowym: liczbę ogniw, napięcie ładowania, prąd ciągły i wymiary.
• Podane 30 A dotyczy maksymalnej możliwości płytki. Prąd ciągły zależy od chłodzenia, a ogniwa muszą być dobrane do prądu odbiornika, bo moduł nie zwiększa ich wydajności prądowej.
• Do ładowania używaj wyłącznie ładowarki 10S Li-Ion o napięciu 42 V i nie przekraczaj zalecanego prądu ładowania.
• Łącz ogniwa za pomocą zgrzewarki punktowej. Lutowanie bezpośrednio do ogniw może je uszkodzić.
• Nie zwieraj wyprowadzeń płytki i chroń ją przed wilgocią.

Niewłaściwy dobór modułu, błędne podłączenie lub przeciążenie mogą doprowadzić do uszkodzenia pakietu, przegrzania, a w skrajnych przypadkach do pożaru.
