PŁYTKA DEWALT 20V (3158)

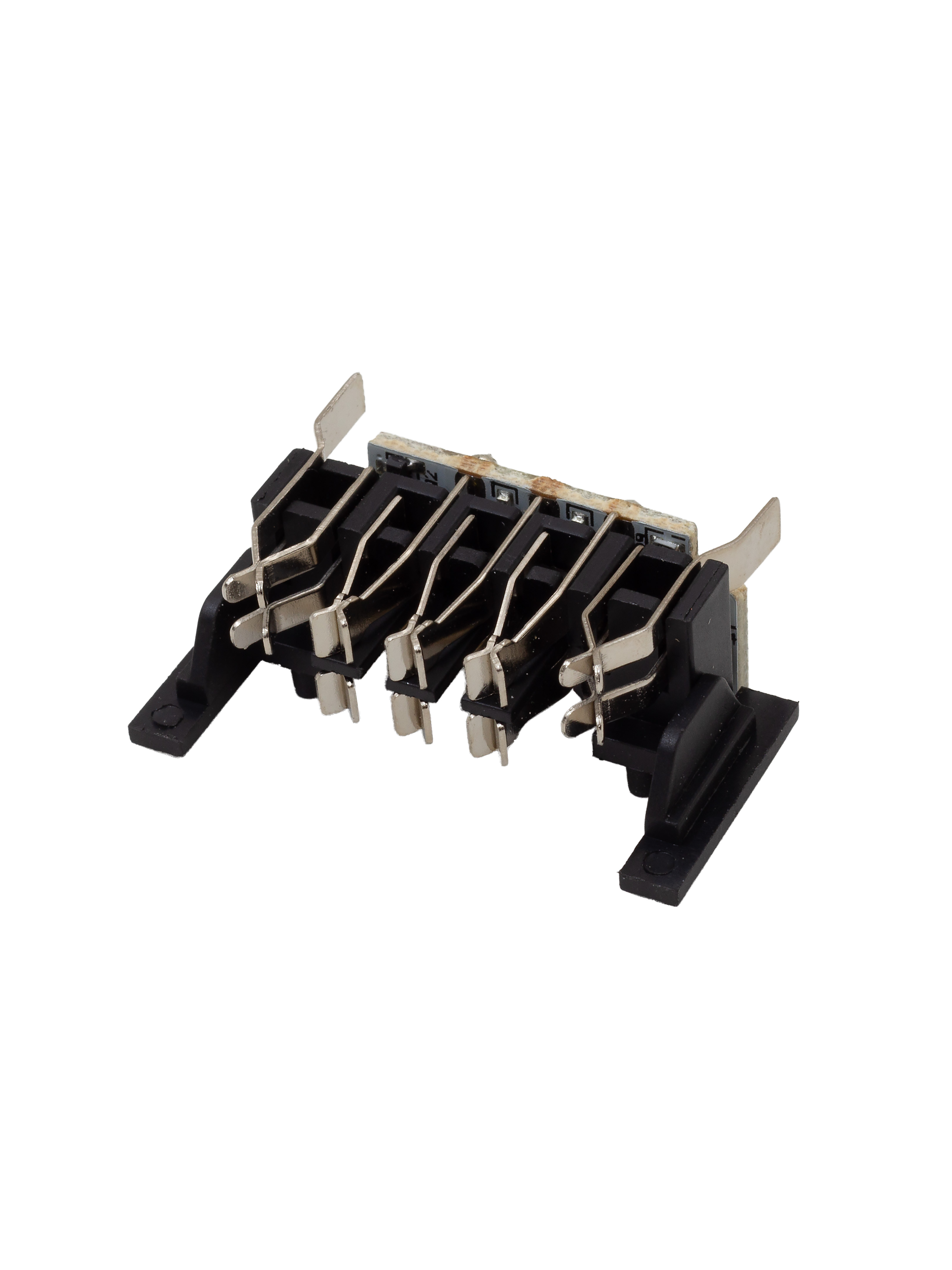

Płytka złącza akumulatora DeWalt 18V / 20V XR – PCB z termistorem i stykami, zamiennik do naprawy pakietu 5S

Najważniejsze korzyści

• Gotowa płytka ze stykami do naprawy lub regeneracji akumulatora DeWalt 18V / 20V MAX XR.
• Pięć sprężynujących styków w czarnej obudowie zapewnia pewny kontakt z elektronarzędziem i ładowarką.
• Wyprowadzenia 4V, 8V, 12V i 16V umożliwiają odczyt napięć poszczególnych ogniw w pakiecie 5S.
• Wbudowany termistor pozwala monitorować temperaturę pakietu podczas pracy i ładowania.

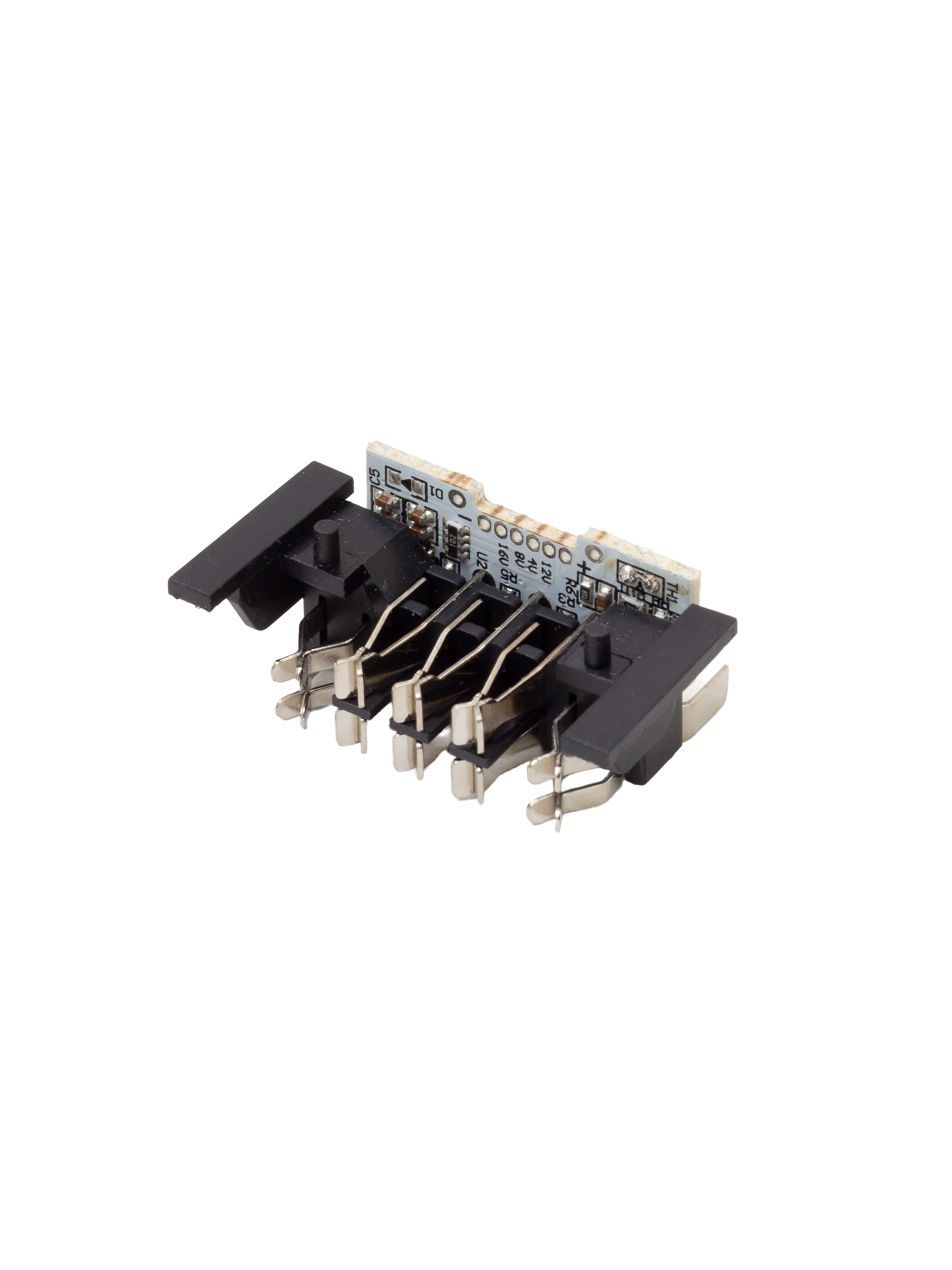

• Opisane pola B-, B+, B1–B4, HT i ID ułatwiają lutowanie według oznaczeń na płytce.
• Rozwiązanie na uszkodzone lub zużyte styki, pęknięte złącze albo wadliwą elektronikę akumulatora.

Opis funkcjonalny i techniczny

Płytka jest elementem elektroniki akumulatora narzędziowego 18V / 20V, zbudowanego z pięciu ogniw Li-ion w szeregu. Montuje się ją w obudowie akumulatora, a jej styki łączą pakiet z elektronarzędziem i ładowarką. Pola B-, 4V, 8V, 12V, 16V i B+ służą do podłączenia kolejnych punktów pakietu 5S (B- do minusa pakietu, B+ do plusa). Dzięki temu układ może odczytywać napięcie poszczególnych ogniw. Termistor na płytce przekazuje informację o temperaturze, a styki ID i HT służą do komunikacji z narzędziem i ładowarką.

Płytka sprawdza się przy wymianie ogniw w akumulatorze, naprawie uszkodzonego złącza lub zniszczonej elektroniki, a także przy odzysku akumulatora ze zużytych ogniw. Montaż wymaga lutowania i wiedzy o pakietach Li-ion.

Kompatybilność i zastosowanie

• Akumulatory DeWalt 18V / 20V MAX XR Li-ion w układzie 5S, np. serii DCB200, DCB201, DCB203, DCB204, DCB205, DCB206.
• Elektronarzędzia DeWalt 18V / 20V zasilane takimi akumulatorami oraz ładowarki DeWalt do pakietów 18V / 20V.
• Naprawa i regeneracja akumulatorów z uszkodzonym złączem lub elektroniką.
• Sprawdź przed zakupem, czy kształt płytki i układ styków odpowiadają Twojemu akumulatorowi.

Parametry techniczne

• Konfiguracja: 5 ogniw Li-ion w szeregu (5S)
• Napięcie: 18 V nominalnie / 20 V MAX (pełne naładowanie)
• Wyprowadzenia: B-, 4V, 8V, 12V, 16V, B+
• Dodatkowe pola: B1, B2, B3, B4, HT, ID
• Czujnik temperatury: termistor
• Oznaczenie na płytce: DW18R2.2, data 2019.03.18
• Styki: sprężynujące, w czarnej plastikowej obudowie
• Kolor płytki: biały laminat PCB, elementy SMD
