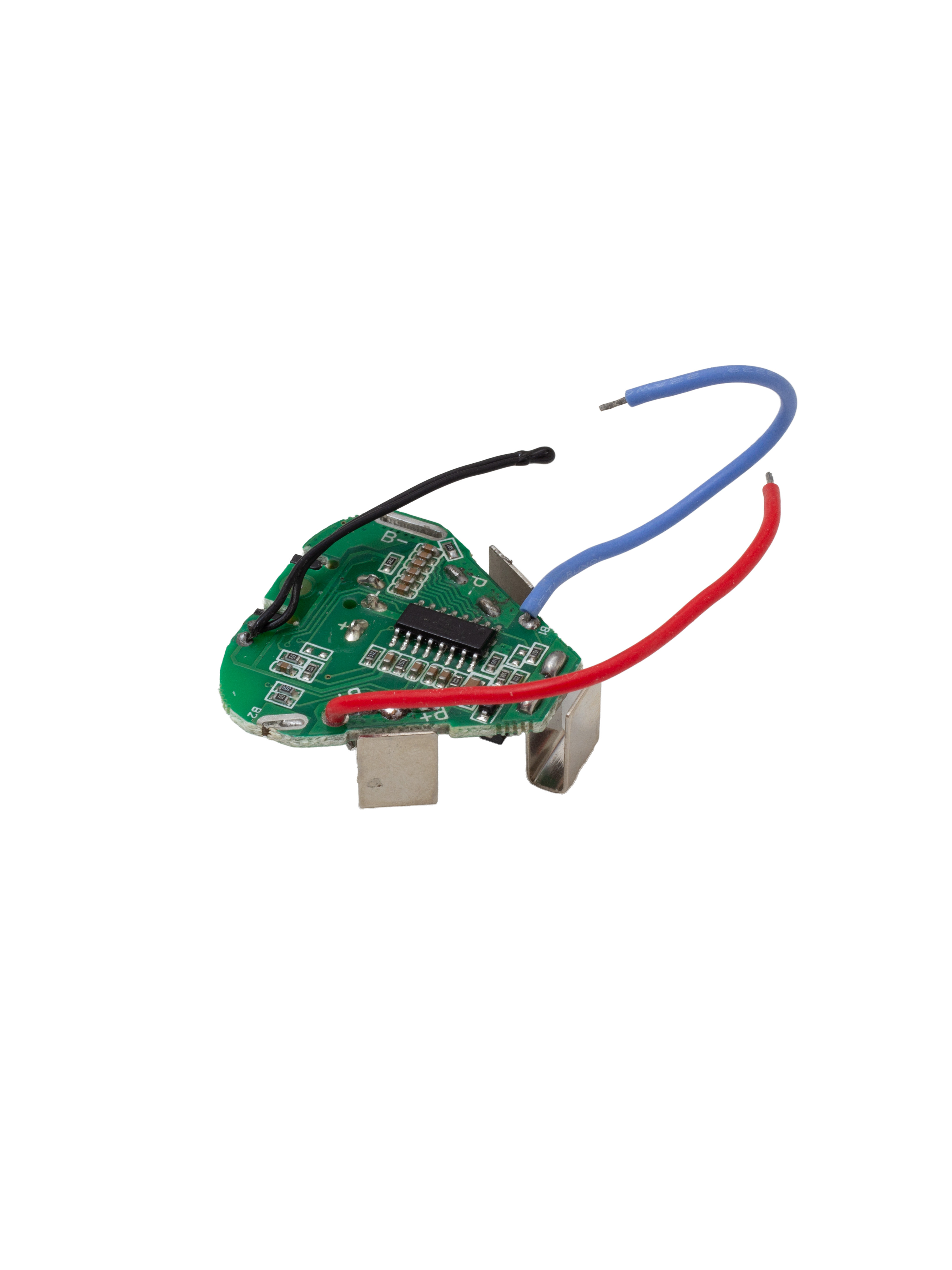

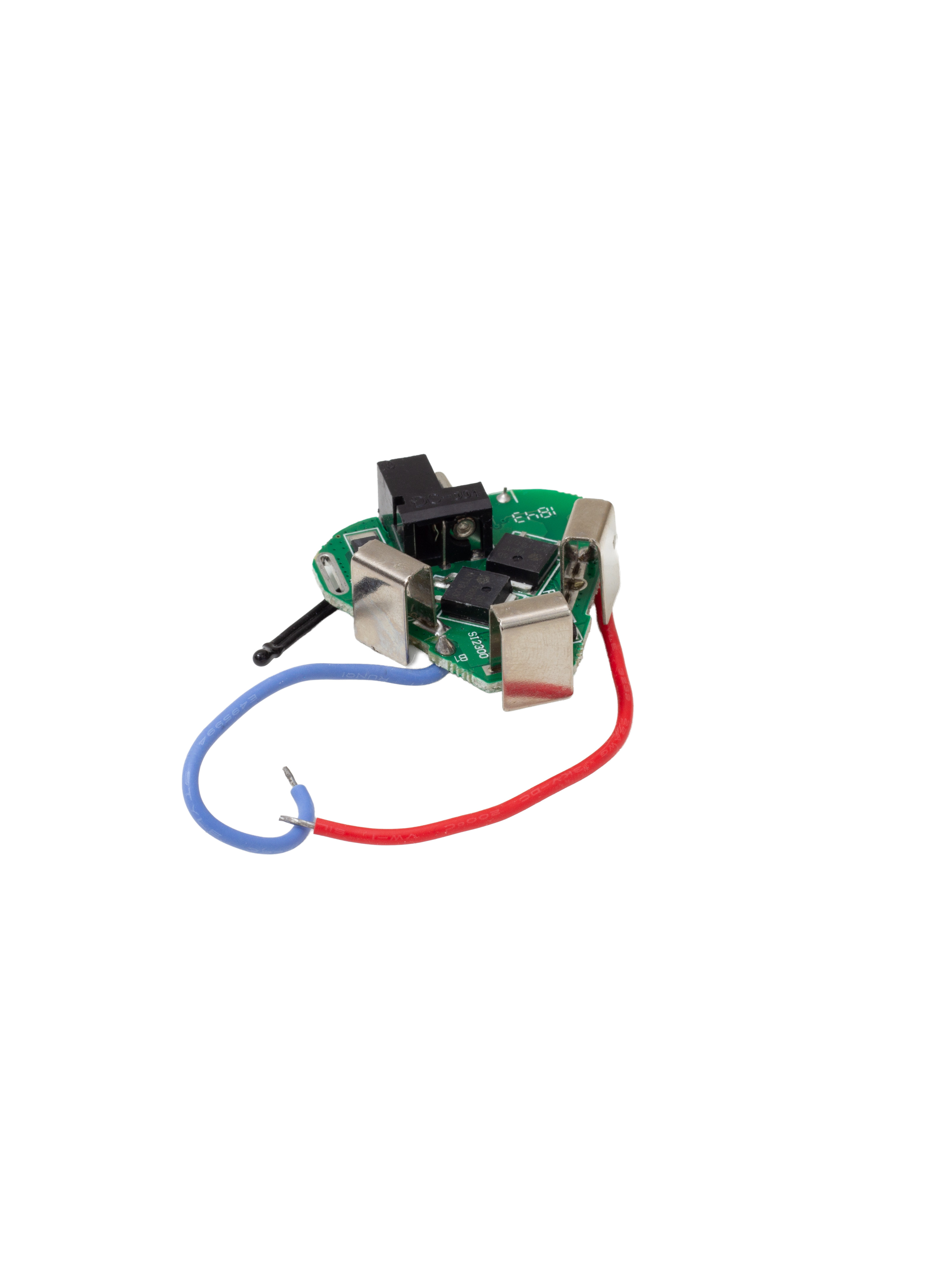

BMS 3S UNI z ładowaniem i czujnikiem NTC 18650 (4949)

BMS 3S UNI z gniazdem ładowania DC i czujnikiem NTC – moduł ochrony pakietu 3 ogniw Li-ion 12,6 V

Najważniejsze korzyści

• Chroni pakiet 3S przed przeładowaniem, głębokim rozładowaniem, przeciążeniem i zwarciem.
• Wbudowane gniazdo DC pozwala ładować akumulator zasilaczem 12,6 V bez dodatkowej ładowarki.
• Termistor NTC na przewodzie monitoruje temperaturę pakietu.
• Dwa tranzystory MOSFET w obudowach D-PAK przełączają prąd ładowania i rozładowania, co sprawdza się w narzędziach o większym poborze.
• Zwarta płytka z trzema blaszkami niklowymi mieści się w obudowach akumulatorów wkrętarek.
• Gotowe przewody czerwony i niebieski oraz blaszki skracają czas montażu.

Opis funkcjonalny i techniczny

BMS 3S UNI przeznaczony jest do pakietu trzech ogniw Li-ion lub Li-Po połączonych szeregowo, o napięciu nominalnym 3,7 V na ogniwo. Napięcie nominalne pakietu wynosi 11,1 V, a pełne naładowanie 12,6 V. Układ monitoruje napięcia ogniw przez wyprowadzenia B-, B1, B2 i B+. Przy przekroczeniu bezpiecznych progów wyłącza tranzystory MOSFET, które odcinają ładowanie albo obciążenie.

Energia z pakietu jest odbierana przez pola P+ i P-, a ładowanie możliwe jest przez wbudowane gniazdo DC. Termistor NTC, przykładany do ogniw, pozwala wykryć przegrzanie pakietu. Moduł sprawdza się w regenerowanych akumulatorach wkrętarek i wiertarko-wkrętarek, w lampach, latarkach i własnych pakietach 3S.

Kompatybilność i zastosowanie

• Pakiety Li-ion i Li-Po 3S (11,1 V / 12,6 V).
• Ogniwa 18650 i inne ogniwa cylindryczne o napięciu nominalnym 3,6–3,7 V.
• Akumulatory wkrętarek i wiertarko-wkrętarek 12 V po wymianie ogniw Ni-Cd lub Ni-MH na Li-ion.
• Zamiennik uszkodzonego modułu BMS 3S z gniazdem ładowania, jeśli zgadzają się liczba ogniw, obciążalność, gabaryty i sposób podłączenia.
• Nie jest przeznaczony do ogniw LiFePO4 ani pakietów o innej liczbie ogniw niż 3S.

Parametry techniczne

• Konfiguracja: 3S (3 ogniwa Li-ion / Li-Po w szeregu)
• Napięcie nominalne pakietu: 11,1 V
• Napięcie ładowania: 12,6 V
• Ochrona: przeładowanie, nadmierne rozładowanie, przetężenie, zwarcie
• Wyprowadzenia: B-, B1, B2, B+, P+, P-
• Ładowanie: wbudowane gniazdo DC
• Czujnik temperatury: termistor NTC na przewodzie
• Tranzystory: 2 x MOSFET w obudowie D-PAK
• Montaż: trzy blaszki niklowe, przewód czerwony i niebieski
• Wykonanie: zielony laminat PCB, elementy SMD

Dlaczego warto wybrać ten moduł

• Ochrona, ładowanie i kontrola temperatury w jednym module.
• Gotowe gniazdo DC upraszcza zasilanie i ładowanie pakietu.
• Zwarta płytka pasuje do ciasnych obudów akumulatorów.
• Gotowe blaszki i przewody skracają czas montażu.
• Dobry wybór do naprawy i regeneracji akumulatorów narzędziowych.

Bezpieczeństwo i prawidłowy dobór

Przed montażem sprawdź polaryzację. Błędne podłączenie B-, B1, B2, B+, P+ lub P- może uszkodzić moduł i ogniwa albo spowodować pożar. Połącz ogniwa dokładnie według opisów na płytce. Do gniazda DC podłączaj wyłącznie zasilacz o napięciu 12,6 V i prawidłowej polaryzacji wtyku. Porównaj parametry starego BMS z nowym: liczbę ogniw, prąd pracy, prąd zwarciowy, napięcie ładowania, obecność NTC i wymiary. Zbyt słaby moduł może się przegrzewać lub wyłączać podczas rozruchu narzędzia. Montaż pakietów Li-ion powinna wykonywać osoba z odpowiednią wiedzą.

BMS 3S UNI z gniazdem DC i czujnikiem NTC do pakietów Li-ion 18650 12,6 V, ochrona przed zwarciem.
Moduł BMS 3S do regeneracji akumulatorów wkrętarek 12 V i 10,8 V, z ładowaniem przez gniazdo DC.
Zabezpieczenie 3 ogniw Li-ion z termistorem NTC, dwoma MOSFET-ami, blaszkami niklowymi i przewodami.
