BMS 3S UNI z gniazdem ładowania DC 18650 (4950)

BMS 3S UNI z gniazdem ładowania DC – moduł ochrony pakietu 3 ogniw Li-ion 12,6 V do wkrętarek i pakietów 18650

Najważniejsze korzyści

• Chroni pakiet 3S przed przeładowaniem, głębokim rozładowaniem, przeciążeniem i zwarciem.
• Wbudowane gniazdo DC pozwala ładować akumulator zasilaczem 12,6 V bez dodatkowej ładowarki z krokodylkami.
• Zwarta płytka 3,5 x 3,5 cm o wysokości ok. 1 cm mieści się w małych obudowach akumulatorów narzędziowych.
• Trzy blaszki niklowe i dwa przewody montażowe ułatwiają połączenie z ogniwami.
• Prosta, uniwersalna konstrukcja nadaje się do regeneracji akumulatorów wkrętarek i własnych pakietów 3S.

Opis funkcjonalny i techniczny

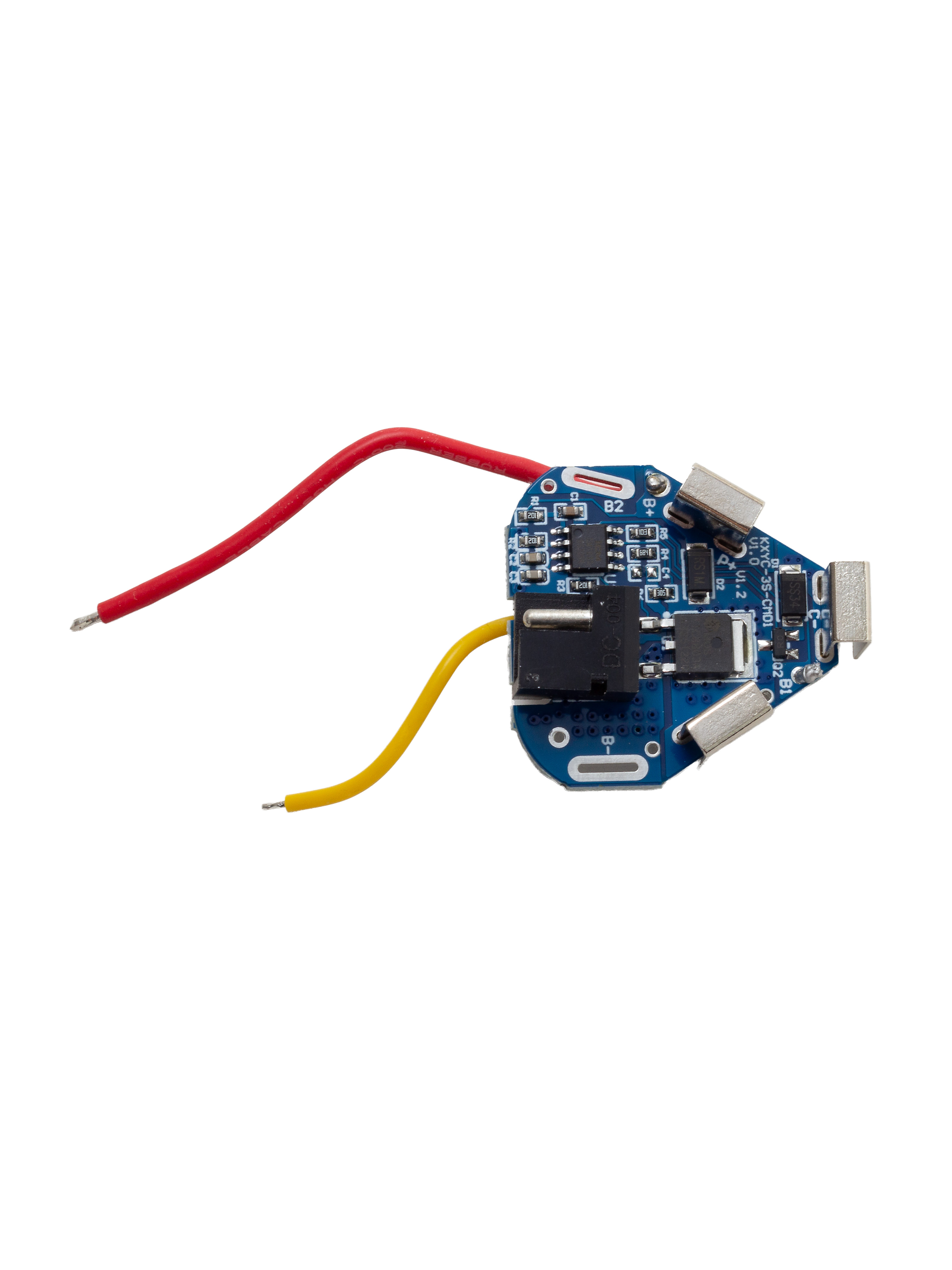

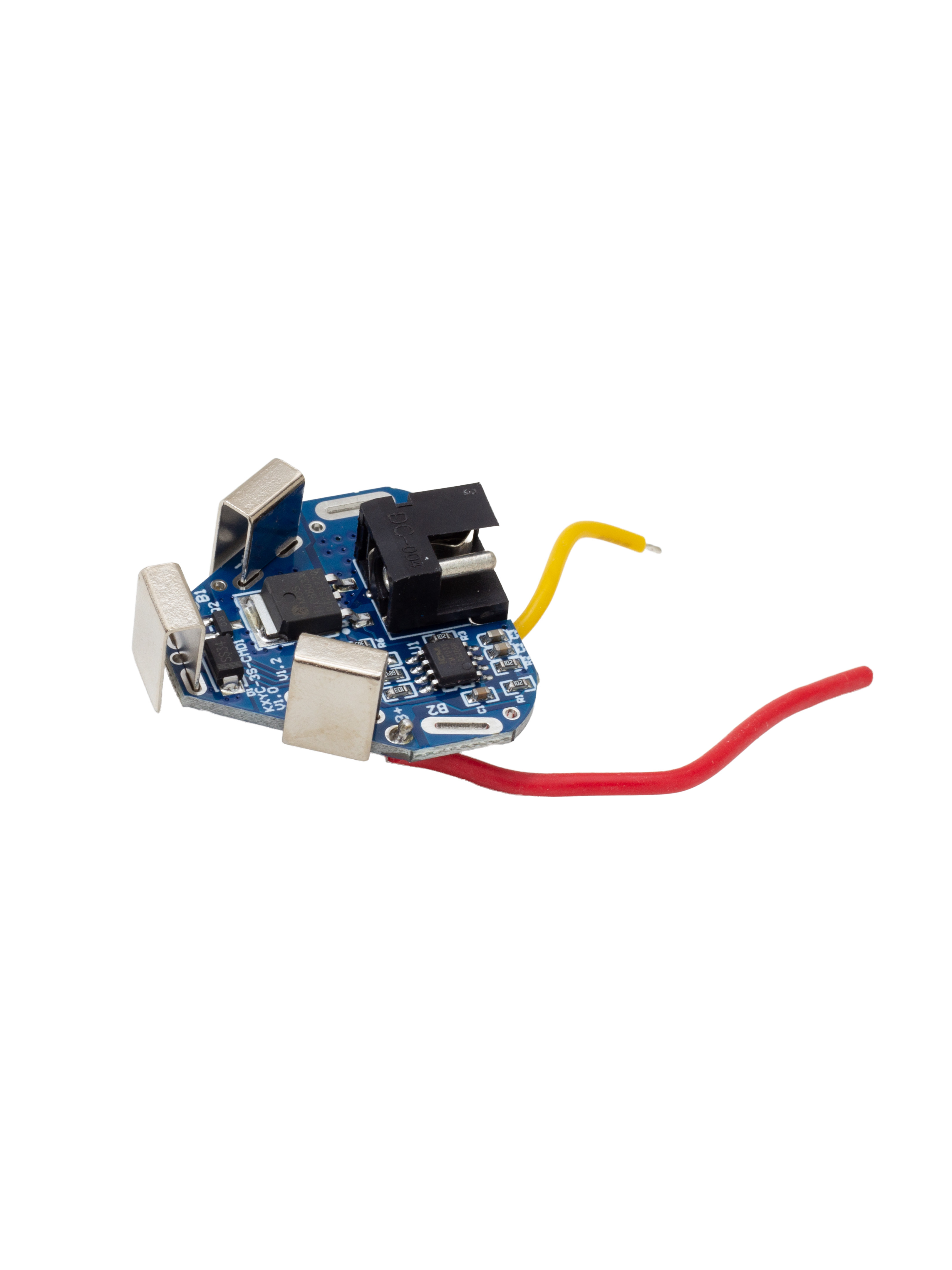

BMS 3S UNI z gniazdem DC przeznaczony jest do pakietu trzech ogniw Li-ion lub Li-Po połączonych szeregowo, o napięciu nominalnym 3,7 V na ogniwo. Napięcie nominalne pakietu to 11,1 V, a pełne naładowanie następuje przy 12,6 V. Układ sterujący monitoruje napięcia poszczególnych ogniw przez wyprowadzenia B-, B1, B2 i B+. Przy przekroczeniu bezpiecznych progów wyłącza tranzystor MOSFET, który odcina ładowanie albo obciążenie.

Moduł ma dwa rodzaje wyprowadzeń. Przez pola P+ i P- odbierane jest napięcie z pakietu do urządzenia, a przez wbudowane gniazdo DC pakiet można naładować z zasilacza. Płytka nie ma termistora NTC, więc nie kontroluje temperatury ogniw. Dobrze sprawdza się w pakietach o umiarkowanym obciążeniu, np. w wkrętarkach, latarkach, lampach i zasilaniu awaryjnym.

Kompatybilność i zastosowanie

• Pakiety Li-ion i Li-Po 3S (11,1 V / 12,6 V).
• Ogniwa 18650 i inne ogniwa cylindryczne o napięciu nominalnym 3,6–3,7 V.
• Akumulatory wkrętarek i wiertarko-wkrętarek 12 V po wymianie ogniw Ni-Cd lub Ni-MH na Li-ion.
• Zamiennik uszkodzonego modułu BMS 3S, jeśli zgadzają się liczba ogniw, obciążalność, gabaryty i sposób podłączenia.
• Nie jest przeznaczony do ogniw LiFePO4 ani pakietów o innej liczbie ogniw niż 3S.

Parametry techniczne

• Konfiguracja: 3S (3 ogniwa Li-ion / Li-Po w szeregu)
• Napięcie nominalne pakietu: 11,1 V
• Napięcie ładowania: 12,6 V
• Ochrona: przeładowanie, nadmierne rozładowanie, przetężenie, zwarcie
• Wyprowadzenia: B-, B1, B2, B+, P+, P-
• Ładowanie: wbudowane gniazdo DC
• Czujnik temperatury NTC: brak
• Montaż: trzy blaszki niklowe, przewód czerwony i żółty
• Wymiary: ok. 35 x 35 x 10 mm
• Wykonanie: niebieski laminat PCB, elementy SMD

Dlaczego warto wybrać ten moduł

• Ochrona i ładowanie w jednym module.
• Mała płytka pasuje do ciasnych obudów.
• Gotowe blaszki i przewody skracają czas montażu.
• Uniwersalny układ połączeń typowy dla pakietów 3S.
• Dobry wybór do naprawy i regeneracji akumulatorów narzędziowych.

Bezpieczeństwo i prawidłowy dobór

Przed montażem sprawdź polaryzację. Błędne podłączenie B-, B1, B2, B+, P+ lub P- może uszkodzić moduł i ogniwa albo spowodować pożar. Połącz ogniwa dokładnie według opisów na płytce. Do gniazda DC podłączaj wyłącznie zasilacz o napięciu 12,6 V i prawidłowej polaryzacji wtyku. Porównaj parametry starego BMS z nowym: liczbę ogniw, prąd pracy, prąd zwarciowy, napięcie ładowania i wymiary. Zbyt słaby moduł może się przegrzewać lub wyłączać podczas rozruchu narzędzia. Ponieważ płytka nie ma NTC, nie obciążaj jej na granicy możliwości. Montaż pakietów Li-ion powinna wykonywać osoba z odpowiednią wiedzą.

BMS 3S UNI z gniazdem DC do pakietów Li-ion 18650 12,6 V, ochrona przed przeładowaniem i zwarciem.
Moduł BMS 3S do regeneracji akumulatorów wkrętarek 12 V i 10,8 V, z ładowaniem przez gniazdo DC.
Mały moduł zabezpieczający 3 ogniwa Li-ion, wymiary 35 x 35 mm, gotowe blaszki i przewody montażowe.
