BMS PCM4560 S3A25 LI-ION (4736)

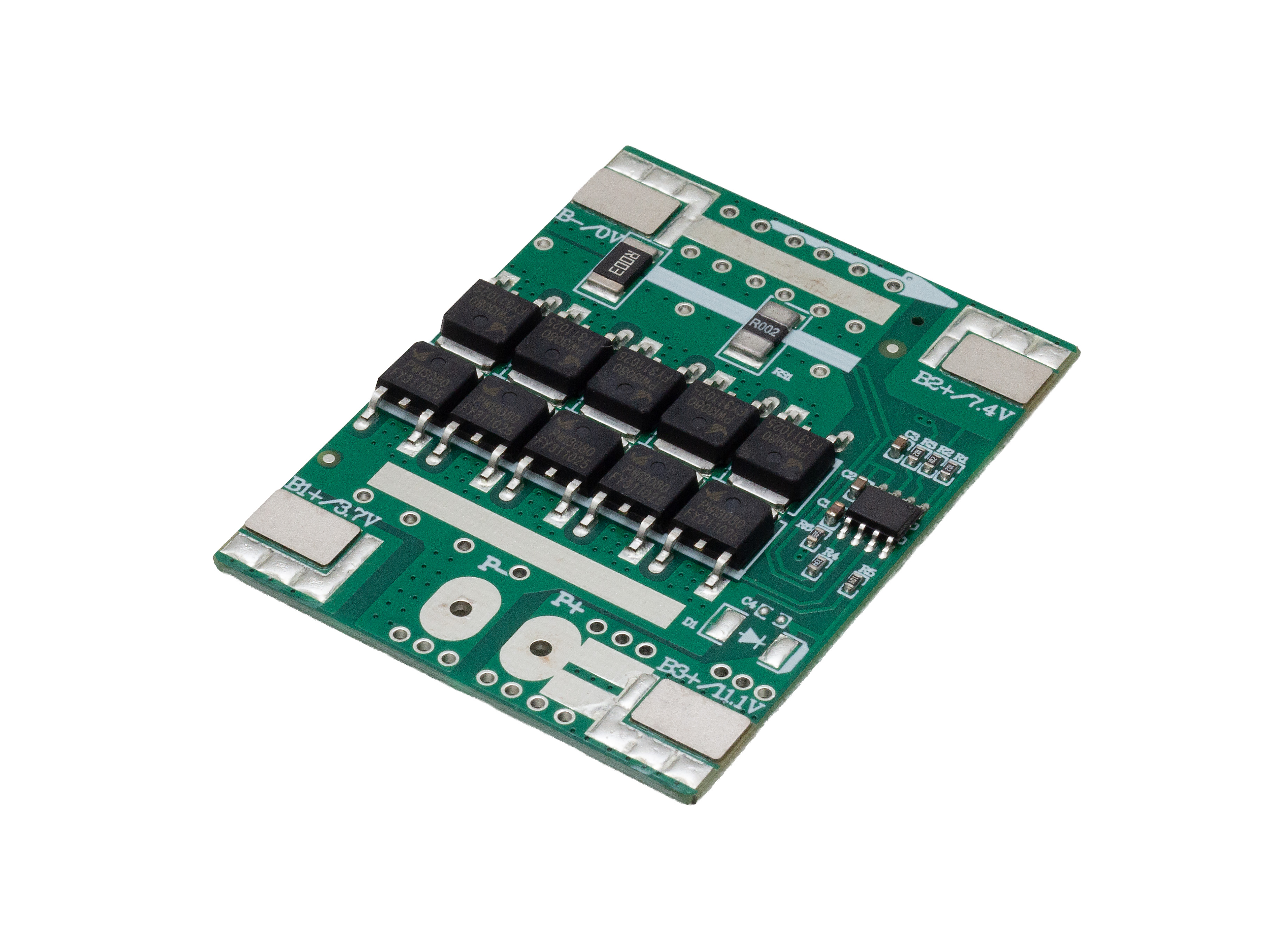

BMS PCM4560 S3A25 Li‑Ion – moduł zabezpieczający 3S 25A, wysoka ochrona nadprądowa

Moduł zabezpieczający PCM4560 S3A25 przeznaczony wyłącznie do akumulatorów Li‑Ion w konfiguracji 3S (11,1V / 12,6V max). Układ oferuje pełną ochronę pakietu przed nadładowaniem, nadmiernym rozładowaniem, przeciążeniem, zwarciem oraz błędami połączeń. Seria 4560 wyróżnia się bardzo wysoką odpornością na prądy szczytowe (do 150–200A), dzięki czemu nadaje się do zastosowań wymagających dużej dynamiki obciążenia.

Najważniejsze cechy

• Dedykowany tylko do Li‑Ion 3S (11,1V / 12,6V)

• Prąd pracy ciągłej: 25A

• Brak balansera (N/A w specyfikacji)

• Brak NTC (N/A w specyfikacji)

• 3‑stopniowa ochrona nadprądowa do 150–200A

• Bardzo szybka reakcja na zwarcie (ok. 400 µs)

• Niskie zużycie własne – 30 µA

Parametry elektryczne (wg specyfikacji PCM4560)

Ochrona nadładowania

• Odcięcie: 4.25 ± 0.035V / celę

• Zwolnienie: 4.05 ± 0.1V

• Maks. prąd ładowania: 20A

Ochrona nadmiernego rozładowania

• Odcięcie: 2.8 ± 0.1V / celę

• Zwolnienie: 3.0 ± 0.1V

• Maks. prąd rozładowania: 25A

Ochrona nadprądowa (3 poziomy)

• 1. poziom: 150 ± 20A, opóźnienie 1.5 s

• 2. poziom: 50 ± 20A, opóźnienie 10 s

• 3. poziom: 80 ± 40A, opóźnienie 0.15 s

Zwarcie

• Detekcja: 400 ± 100 µs

• Zwolnienie: off‑load

Balansowanie

• Brak funkcji balansowania (wszystkie parametry N/A)

Temperatura

• Brak czujnika NTC (wszystkie parametry N/A)

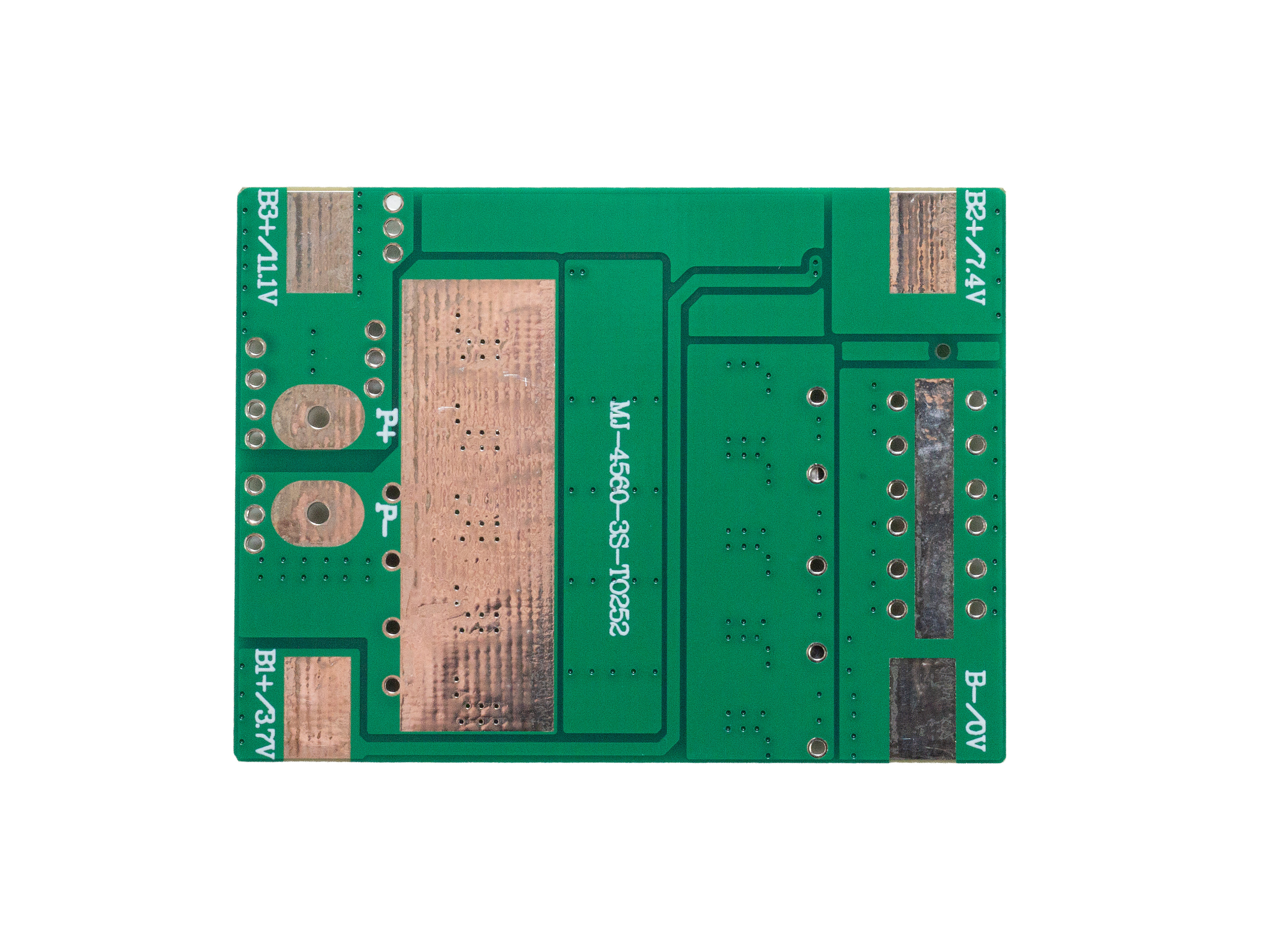

Wymiary i montaż

• Długość PCB: ok. 59.4 mm

• Szerokość PCB: ok. 44.5 mm

• Wyprowadzenia: B+, B‑, P+, P‑, B1, B2

• W zestawie: przewód do sekcji pakietu

Zastosowanie

• Pakiety Li‑Ion 3S (11.1V / 12.6V)

• Elektronarzędzia o dużym poborze chwilowym

• Sprzęt modelarski RC

• Kompaktowe pojazdy elektryczne

• Systemy wymagające wysokiej odporności na prądy szczytowe

• Projekty DIY i konstrukcje prototypowe

Dlaczego ten BMS

• Bardzo wysoka odporność na prądy szczytowe (100–200A)

• Stabilna praca przy prądach ciągłych do 25A

• Szybka reakcja na zwarcie

• Prosta konstrukcja bez balansera — idealna do pakietów z dobrze dobranymi ogniwami

• Niskie zużycie energii

BMS PCM4560 S3A25 Li‑Ion to moduł zabezpieczający do pakietów Li‑Ion 3S, zaprojektowany z myślą o wysokich prądach szczytowych. Oferuje ochronę do 200A, szybkie zabezpieczenia i stabilną pracę przy obciążeniach 25A.
