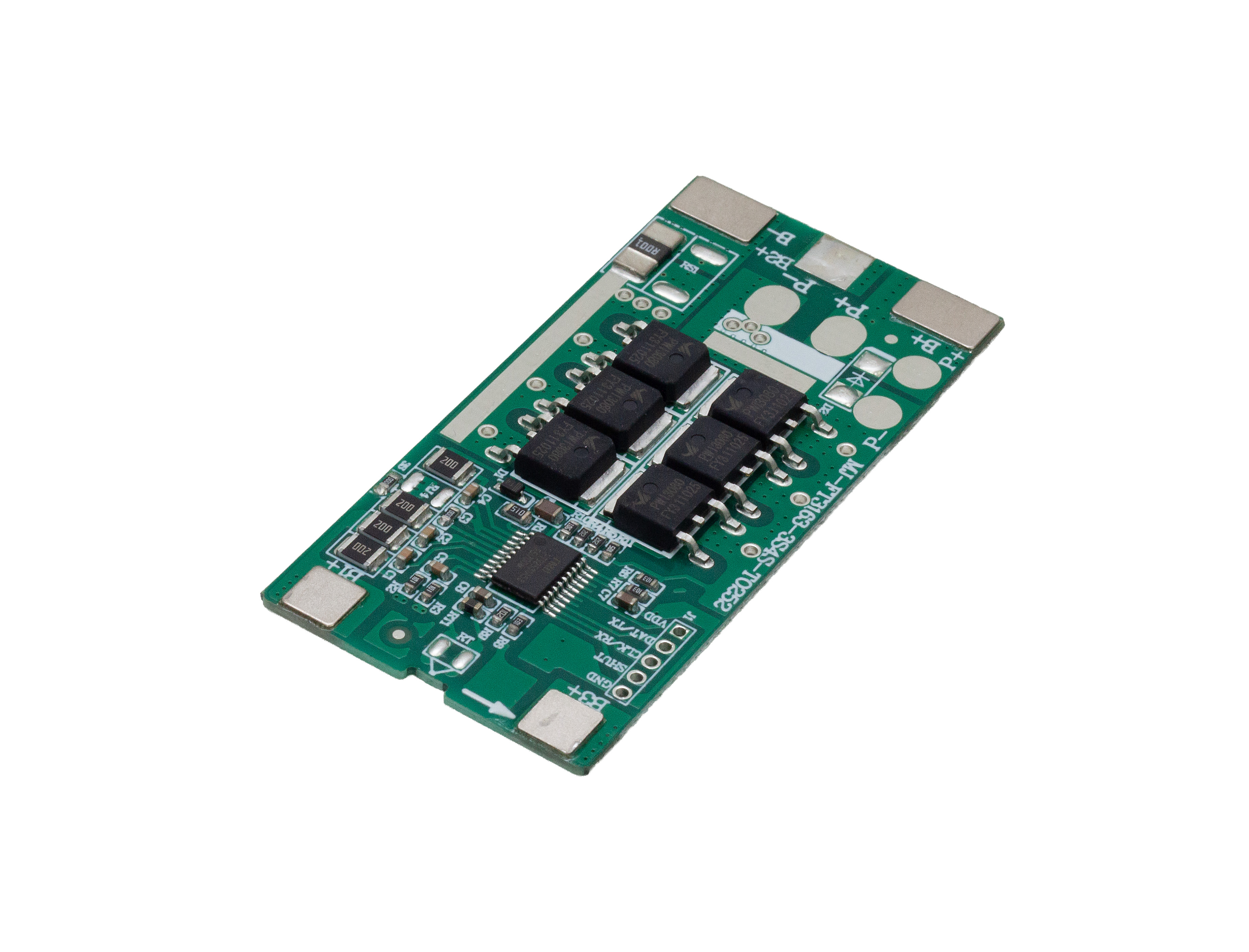

BMS PCM3163 S3A15 LI-ION (4753)

BMS PCM3163 S3A15 Li‑Ion – moduł zabezpieczający 3S 15A z balanserem i NTC

Moduł zabezpieczający PCM3163 S3A15 przeznaczony wyłącznie do akumulatorów Li‑Ion w konfiguracji 3S (11,1V / 12,6V max). Układ zapewnia pełną ochronę pakietu: nadładowanie, nadmierne rozładowanie, przeciążenie, zwarcie oraz kontrolę temperatury. Wbudowane balansowanie oraz czujnik NTC zapewniają stabilną pracę i zwiększoną żywotność akumulatora.

Najważniejsze cechy

• Dedykowany tylko do Li‑Ion 3S (11,1V / 12,6V)

• Prąd pracy do 15A

• Balansowanie napięć – start od 3.9V

• NTC – ochrona termiczna

• 3‑stopniowa ochrona nadprądowa

• Bardzo szybka reakcja na zwarcie (ok. 400 µs)

• Niskie zużycie własne – 30 µA

Parametry elektryczne (wg specyfikacji PCM3163)

Ochrona nadładowania

• Odcięcie: 4.25 ± 0.035V / celę

• Zwolnienie: 4.15 ± 0.1V

• Maks. prąd ładowania: 15A

Ochrona nadmiernego rozładowania

• Odcięcie: 2.8 ± 0.1V / celę

• Zwolnienie: 3.0 ± 0.1V

• Maks. prąd rozładowania: 15A

Ochrona nadprądowa (3 poziomy)

• 1. poziom: 20 ± 5A, opóźnienie 1.5 s

• 2. poziom: 20 ± 5A, opóźnienie 10 s

• 3. poziom: 40 ± 10A, opóźnienie 0.15 s

Zwarcie

• Detekcja: 400 ± 100 µs

• Zwolnienie: off‑load

Balansowanie

• Start: ≥ 3.9 ± 0.035V

• Stop: ≤ 3.8 ± 0.035V

• Prąd balansowania: 82 ± 10 mA

Temperatura (NTC)

• Ładowanie: 0–65°C

• Rozładowanie: ‑30 do 70°C

• Zwolnienie: różnica 10°C

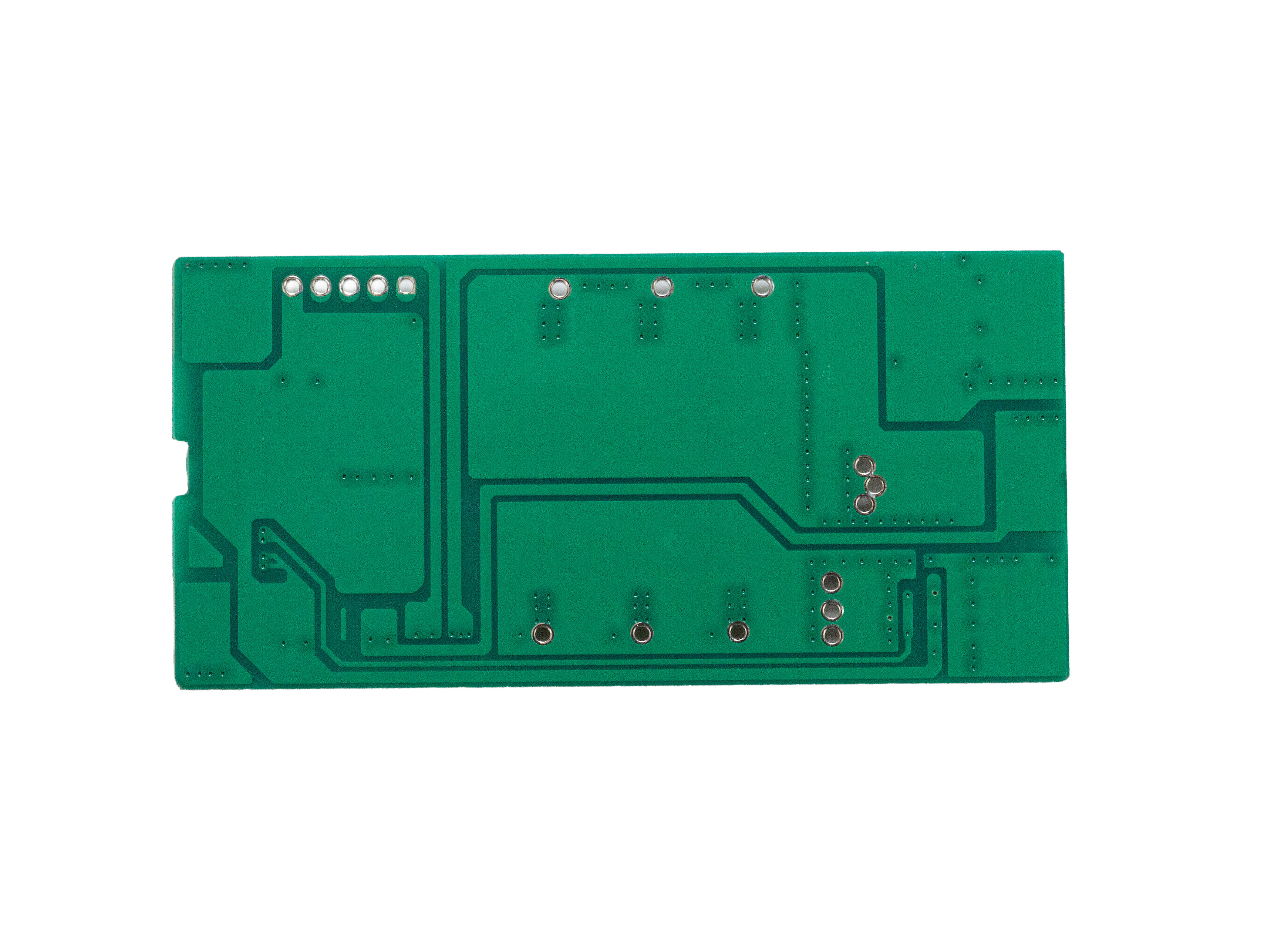

Wymiary i montaż

• Długość PCB: ok. 63 mm

• Szerokość PCB: ok. 30.8 mm

• Wyprowadzenia: B+, B‑, P+, P‑, B1, B2, B3

• W zestawie: przewód do sekcji pakietu

Zastosowanie

• Pakiety Li‑Ion 3S (11.1V / 12.6V)

• Elektronarzędzia

• Oświetlenie awaryjne

• Małe pojazdy elektryczne

• UPS, systemy mobilne

• Projekty DIY i konstrukcje prototypowe

Dlaczego ten BMS

• Stabilna praca przy prądach do 15A

• Balansowanie w standardzie

• NTC – realna ochrona termiczna

• Szybka reakcja na zwarcie

• Pełna ochrona 3‑stopniowa

• Niskie zużycie energii

BMS PCM3163 S3A15 Li‑Ion to profesjonalny moduł zabezpieczający do pakietów Li‑Ion 3S, wyposażony w balansowanie, NTC i pełny zestaw ochron. Obsługuje prądy do 15A, zapewniając bezpieczną i stabilną pracę akumulatora w aplikacjach mobilnych i przemysłowych.
