BMS PCM3565 S10A15 LI-ION (4744)

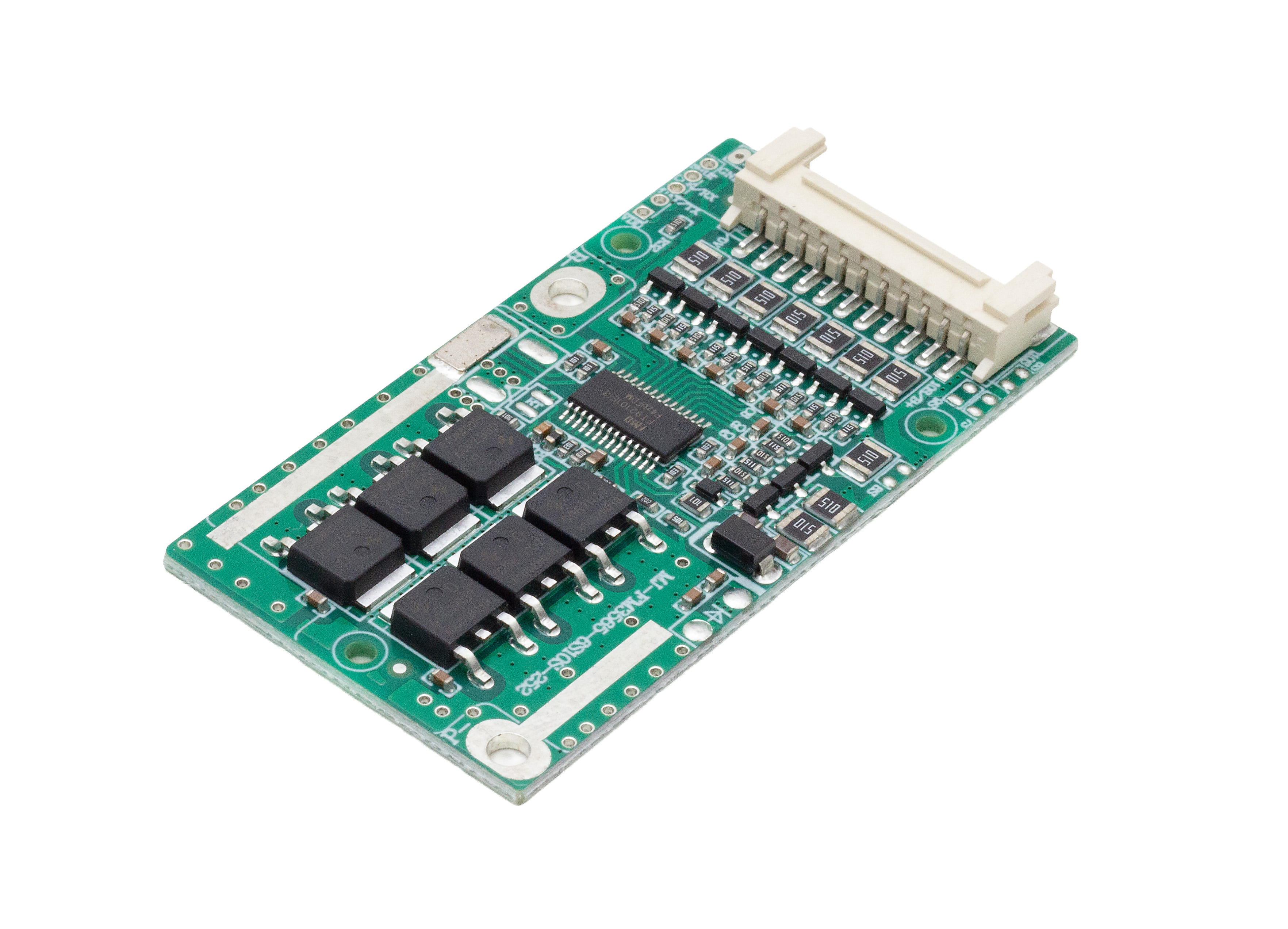

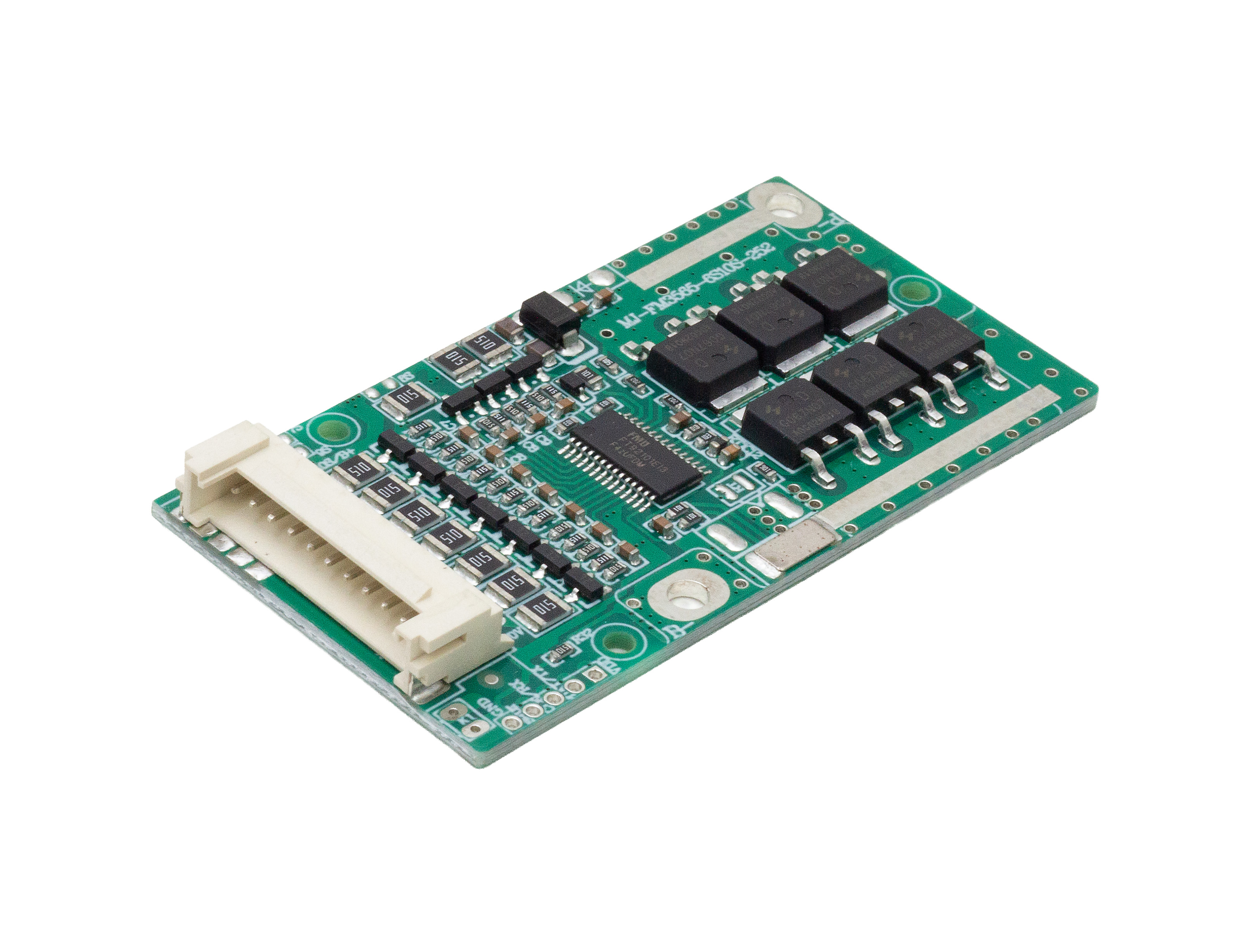

BMS PCM3565 S10A15 Li‑Ion – moduł zabezpieczający 10S 15A z balanserem

Moduł zabezpieczający PCM3565 S10A15 przeznaczony wyłącznie do akumulatorów Li‑Ion w konfiguracji 10S (36V / 42V max). Układ zapewnia pełną ochronę pakietu: nadładowanie, nadmierne rozładowanie, przeciążenie, zwarcie oraz kontrolę temperatury. Wbudowane balansowanie stabilizuje napięcia sekcji, co wydłuża żywotność akumulatora i poprawia stabilność pracy całego pakietu.

Najważniejsze cechy

• Dedykowany tylko do Li‑Ion 10S (36V / 42V)
• Prąd pracy do 15A
• Balansowanie napięć – start od 3.9V
• NTC – ochrona termiczna
• 3‑stopniowa ochrona nadprądowa
• Bardzo szybka reakcja na zwarcie (ok. 400 µs)
• Niskie zużycie własne – 30 µA

Parametry elektryczne (zgodne z serią PCM3565)

Ochrona nadładowania

• Odcięcie: 4.25 ± 0.035V / celę
• Zwolnienie: 4.20 ± 0.1V
• Maks. prąd ładowania: 10A

Ochrona nadmiernego rozładowania

• Odcięcie: 2.8 ± 0.1V / celę
• Zwolnienie: 3.0 ± 0.1V
• Maks. prąd rozładowania: 15A

Ochrona nadprądowa (3 poziomy)

• 1. poziom: 25 ± 5A, opóźnienie 10 ± 3 s
• 2. poziom: 25 ± 5A, opóźnienie 10 ± 3 s
• 3. poziom: 50 ± 10A, opóźnienie 250 ± 50 ms

Zwarcie

• Detekcja: 400 ± 100 µs
• Zwolnienie: off‑load

Balansowanie

• Start: ≥ 3.9 ± 0.035V
• Stop: ≤ 3.8 ± 0.035V
• Prąd balansowania: 82 ± 10 mA

Temperatura

• Ładowanie: 0–65°C
• Rozładowanie: ‑30 do 70°C
• Zwolnienie: różnica 10°C

Wymiary i montaż

(seria 3565 – typowy format PCB)

• Długość PCB: ok. 64.9 mm
• Szerokość PCB: ok. 35 mm
• Wyprowadzenia: B+, B‑, P+, P‑, B1…B10
• W zestawie: przewód do sekcji pakietu

Zastosowanie

• Pakiety Li‑Ion 10S (36V / 42V)
• Hulajnogi elektryczne
• Rowery elektryczne 36V
• Elektronarzędzia 36V
• UPS, systemy mobilne
• Projekty DIY i konstrukcje prototypowe

Dlaczego ten BMS

• Parametry idealnie dopasowane do Li‑Ion 10S
• Stabilna praca przy prądach do 15A
• Bardzo szybka reakcja na zwarcie
• Balansowanie w standardzie
• NTC – realna ochrona termiczna
• Niskie zużycie energii

BMS PCM3565 S10A15 Li‑Ion to profesjonalny moduł zabezpieczający do pakietów Li‑Ion 10S, wyposażony w balansowanie, NTC i pełny zestaw ochron. Obsługuje prądy do 15A, zapewniając bezpieczną i stabilną pracę akumulatora w systemach mobilnych i przemysłowych.
