MODUŁ BMS 3S 12V 5A • PCM BMS‑3S‑4A • do ogniw Li‑Ion 18650 (układ trójkąt)

Zabezpieczenia: OV / UV / OC / SC • stabilna praca pakietów 3S 12,6V

Opis produktu

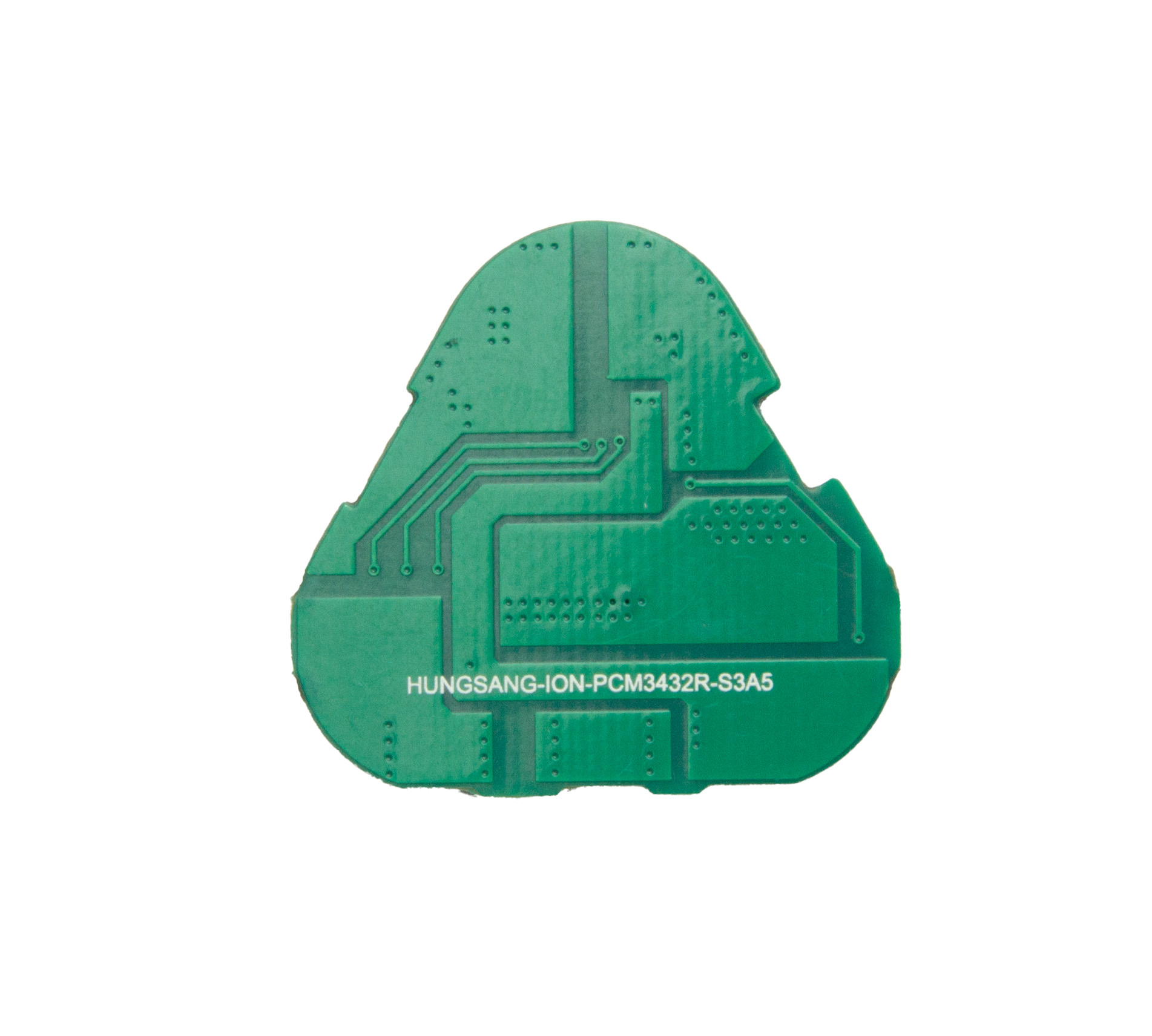

Moduł BMS‑3S‑4A / PCM 3S 12V 5A to układ zabezpieczający przeznaczony do pakietów Li‑Ion 3S (3 ogniwa 18650 połączone szeregowo). Zapewnia pełną ochronę podczas ładowania i rozładowywania pakietu, chroniąc ogniwa przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem oraz zwarciem.

Układ idealnie nadaje się do pakietów montowanych w konfiguracji trójkąt, stosowanej w elektronice przenośnej, oświetleniu, urządzeniach serwisowych oraz projektach DIY.

Specyfikacja techniczna (typowa dla PCM 3S 12V 4–5A)

Parametry elektryczne

• Napięcie nominalne pakietu: 11,1V (3S Li‑Ion)

• Napięcie pełnego naładowania: 12,6V

• Maksymalny prąd pracy: 5A

• Prąd odcięcia przy przeciążeniu: 8–12A (typowo)

• Prąd własny układu: < 20 µA

Zabezpieczenia

• Overcharge (przeładowanie):

  • odcięcie: 4,25–4,30V na celę

  • powrót: 4,10V

• Overdischarge (nadmierne rozładowanie):

  • odcięcie: 2,4–2,5V na celę

  • powrót: 3,0V

• Overcurrent (przeciążenie):

  • próg: 8–12A

  • szybka reakcja MOSFET

• Short‑circuit (zwarcie):

  • natychmiastowe odcięcie obciążenia

Parametry fizyczne

• Wymiary PCB: ok. 45 × 20 × 3 mm

• Układ wyprowadzeń: B+, B–, B1, B2, P+, P–

• MOSFET: niskooporowe, rezystancja Rds(on) < 50 mΩ

Cechy i korzyści

• Pełna ochrona pakietu 3S Li‑Ion 12,6V

• Stabilna praca przy obciążeniach do 5A

• Automatyczne odcięcie przy przeciążeniu i zwarciu

• Minimalny pobór prądu w stanie czuwania

• Kompaktowy rozmiar — idealny do pakietów w układzie trójkąt

• Zgodność z ogniwami 18650 (3S)

Zastosowanie

• pakiety 3S do latarek, lamp LED, elektroniki przenośnej,

• urządzenia serwisowe i techniczne 12V,

• modele R/C o niskim i średnim poborze prądu,

• powerbanki DIY 12V,

• projekty hobbystyczne i prototypowe.

Parametry pakietu 3S (dla odniesienia)

• Napięcie nominalne: 11,1V

• Napięcie pełne: 12,6V

• Konfiguracja: 3 ogniwa 18650 w szeregu (możliwy układ trójkąt)

Dlaczego warto wybrać ten moduł

• Sprawdzona konstrukcja PCM 3S

• Stabilne zabezpieczenia OV/UV/OCP/SC

• Idealny do pakietów 3S 12V o prądzie pracy do 5A

• Bezpieczna eksploatacja ogniw Li‑Ion 18650

Moduł BMS‑3S‑4A to układ zabezpieczający dla pakietów Li‑Ion 3S 12V, zapewniający ochronę przed przeładowaniem, rozładowaniem, przeciążeniem i zwarciem. Idealny do pakietów 18650 w konfiguracji trójkąt oraz urządzeń o poborze do 5A.
