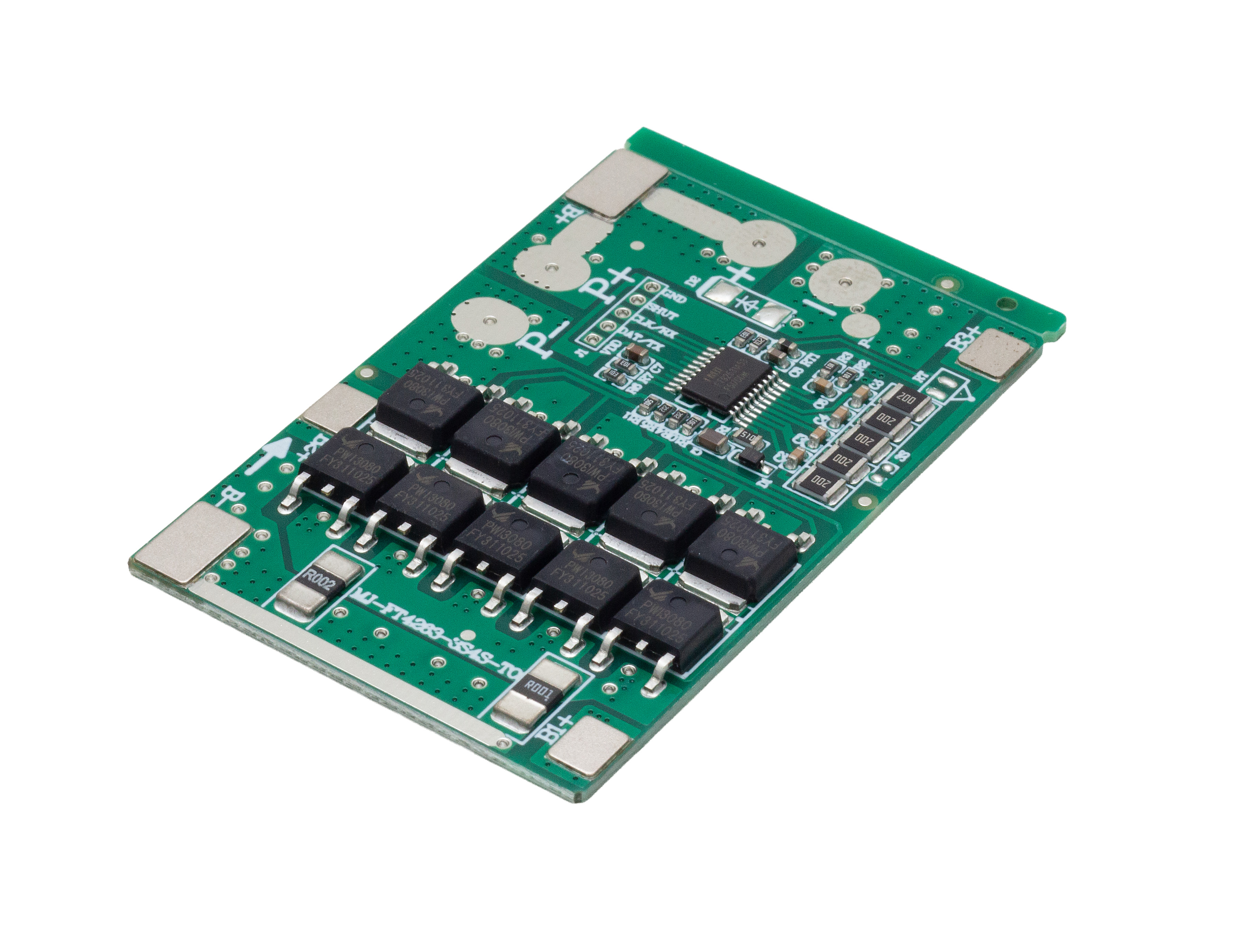

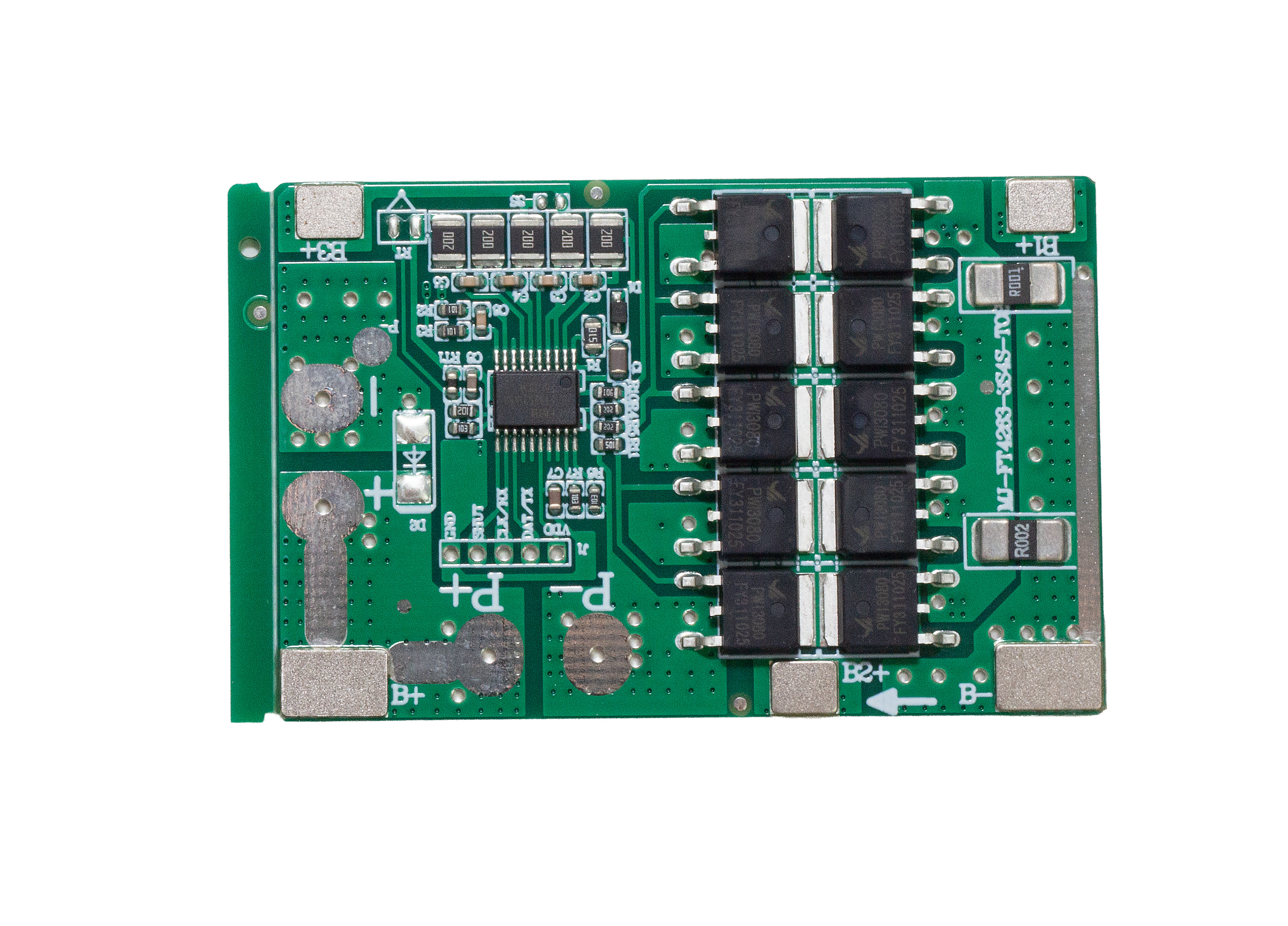

BMS PCM4263 S4A25 – Ochrona pakietu LiFePO4 4S 25A – Hung Sang Electric

Model: HUNGSANG‑ION‑PCM4263‑S4A25Typ pakietu: LiFePO4 4S (12,8–14,6 V)Producent: Hung Sang Electric Co., Ltd

Profesjonalny moduł zabezpieczający BMS przeznaczony do pakietów 4‑ogniwowych LiFePO4. Układ zapewnia pełną ochronę podczas ładowania, rozładowania, pracy pod obciążeniem oraz w sytuacjach awaryjnych. Konstrukcja z wbudowanym balansowaniem oraz czujnikiem temperatury NTC gwarantuje stabilną i bezpieczną eksploatację pakietu.

Najważniejsze funkcje

Ochrona przed przeładowaniem

• Odcięcie: 4,25 ±0,035 V na celę

• Powrót: 4,20 ±0,1 V

• Opóźnienie reakcji: 1,5 s

• Maksymalny prąd ładowania: 20 A

Ochrona przed nadmiernym rozładowaniem

• Odcięcie: 2,8 ±0,1 V na celę

• Powrót: 3,0 ±0,1 V

• Opóźnienie reakcji: 1,5 s

• Maksymalny prąd rozładowania: 25 A

Wielostopniowa ochrona nadprądowa

• 1. stopień: 50 ±20 A

• 2. stopień: 50 ±20 A / 10 s

• 3. stopień: 80 ±40 A / 0,15 s

• Automatyczne odblokowanie po zdjęciu obciążenia

Zabezpieczenie przed zwarciem

• Czas reakcji: 400 ±100 µs

• Odblokowanie po zdjęciu obciążenia

Balansowanie ogniw

• Start: ≥3,9 ±0,035 V

• Odcięcie: ≤3,8 ±0,035 V

• Prąd balansowania: 82 ±10 mA

Ochrona temperaturowa (NTC)

• Ładowanie: 0–65°C

• Rozładowanie: –30 do 70°C

• Odblokowanie po spadku temperatury o 10°C

Parametry elektryczne

• Pobór własny: ≤30 µA

• Rezystancja układu (B– do P–): ≤20 mΩ

• Prąd pracy: do 25 A

Wymiary

• Szerokość: 42 mm

• Długość: 63 mm

• Montaż: SMT, wysoka jakość wykonania

Schemat podłączenia (4S LiFePO4)

• B+ – plus pakietu

• B– – minus pakietu

• B1 / B2 / B3 – punkty połączeń między ogniwami

• P+ / P– – wyjście na obciążenie / ładowarkę

Układ jest zgodny zarówno z Li‑Ion, jak i LiFePO4 w konfiguracji 4S, co potwierdza dokumentacja producenta.

Zalecenia montażowe

• Ogniwa powinny być dobrze dopasowane: tolerancja napięcia <0,05 V, rezystancja <5 mΩ, pojemność <30 mAh.

• Należy unikać odwrotnego podłączenia – grozi trwałym uszkodzeniem BMS.

• Nie wykonywać wielokrotnych testów zwarcia.

• Nie łączyć kilku BMS‑ów szeregowo.

• Po montażu zalecana kontrola poprawności działania w obwodzie otwartym.

Zastosowanie

• pakiety LiFePO4 12,8–14,6 V

• magazyny energii

• systemy przenośne

• elektronarzędzia

• pojazdy elektryczne małej mocy

• projekty DIY oraz produkcyjne

BMS PCM4263 S4A25 do pakietów LiFePO4 4S z pełną ochroną, balansowaniem i czujnikiem NTC. Stabilny, bezpieczny moduł Hung Sang do systemów 12,8–14,6 V.
