BMS PCM65136 S4A80 LIFEPO4 (4749)

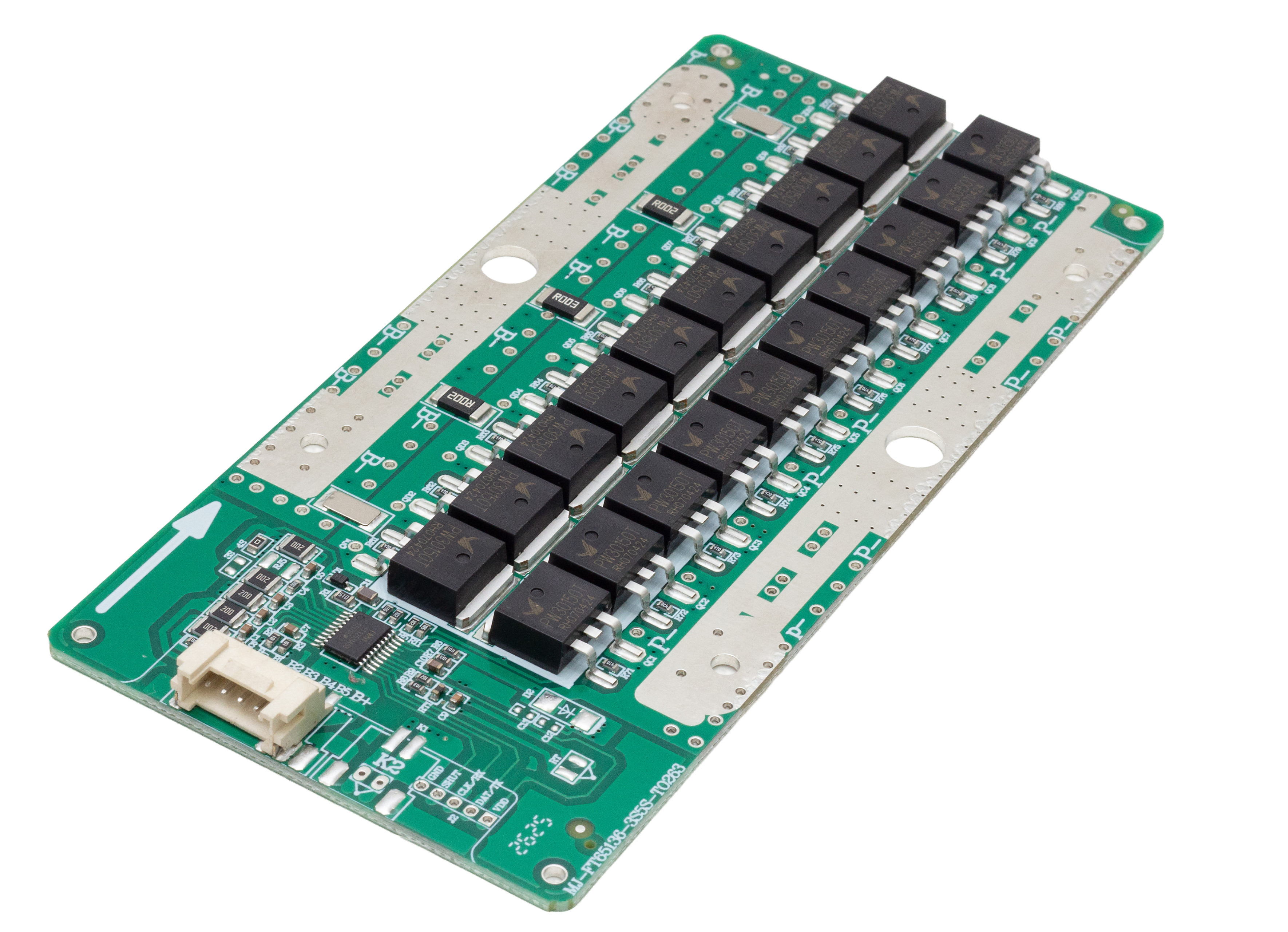

BMS PCM65136 S4A80 LiFePO4 – moduł zabezpieczający 4S 80A z balanserem i NTC

Moduł zabezpieczający PCM65136 S4A80 LiFePO4 przeznaczony do akumulatorów LiFePO4 w konfiguracji 4S (12,8V / 14,6V max). Układ zapewnia pełną ochronę pakietu: nadładowanie, nadmierne rozładowanie, przeciążenie, zwarcie oraz kontrolę temperatury. Seria 65136 jest projektowana do zastosowań wysokoprądowych — MOSFET‑y o dużej powierzchni, powiększone pola lutownicze i bardzo niska rezystancja RDS umożliwiają stabilną pracę przy prądach ciągłych 80A i szczytowych do 280A.

Najważniejsze cechy

• Dedykowany wyłącznie do LiFePO4 4S (12,8V / 14,6V)

• Prąd pracy ciągłej: 80A

• Prądy szczytowe: 150A / 180A / 280A (3‑stopniowa ochrona)

• Balansowanie napięć – stabilizacja sekcji pakietu

• NTC – ochrona termiczna

• Bardzo niska rezystancja RDS ≤ 5 mΩ

• Szybka reakcja na zwarcie – ok. 400 µs

• Wzmocnione pola lutownicze dla dużych prądów

Parametry elektryczne (dopasowane do LiFePO4)

Ochrona nadładowania (LiFePO4)

• Odcięcie: 3.60–3.65V / celę

• Zwolnienie: ok. 3.45–3.50V

• Maks. prąd ładowania: 50A

Ochrona nadmiernego rozładowania

• Odcięcie: 2.0–2.2V / celę

• Zwolnienie: ok. 2.5V

• Maks. prąd rozładowania: 80A

Ochrona nadprądowa (3 poziomy)

(wg specyfikacji 65136)

• 1. poziom: 150 ± 40A, opóźnienie 1.5 s

• 2. poziom: 180 ± 40A, opóźnienie 10 s

• 3. poziom: 280 ± 80A, opóźnienie 0.15 s

Zwarcie

• Detekcja: 400 ± 100 µs

• Zwolnienie: off‑load

Balansowanie

• Start: ≥ 3.9 ± 0.035V

• Stop: ≤ 3.8 ± 0.035V

• Prąd balansowania: 82 ± 10 mA

Temperatura (NTC)

• Ładowanie: 0–65°C

• Rozładowanie: ‑30 do 70°C

• Zwolnienie: różnica 10°C

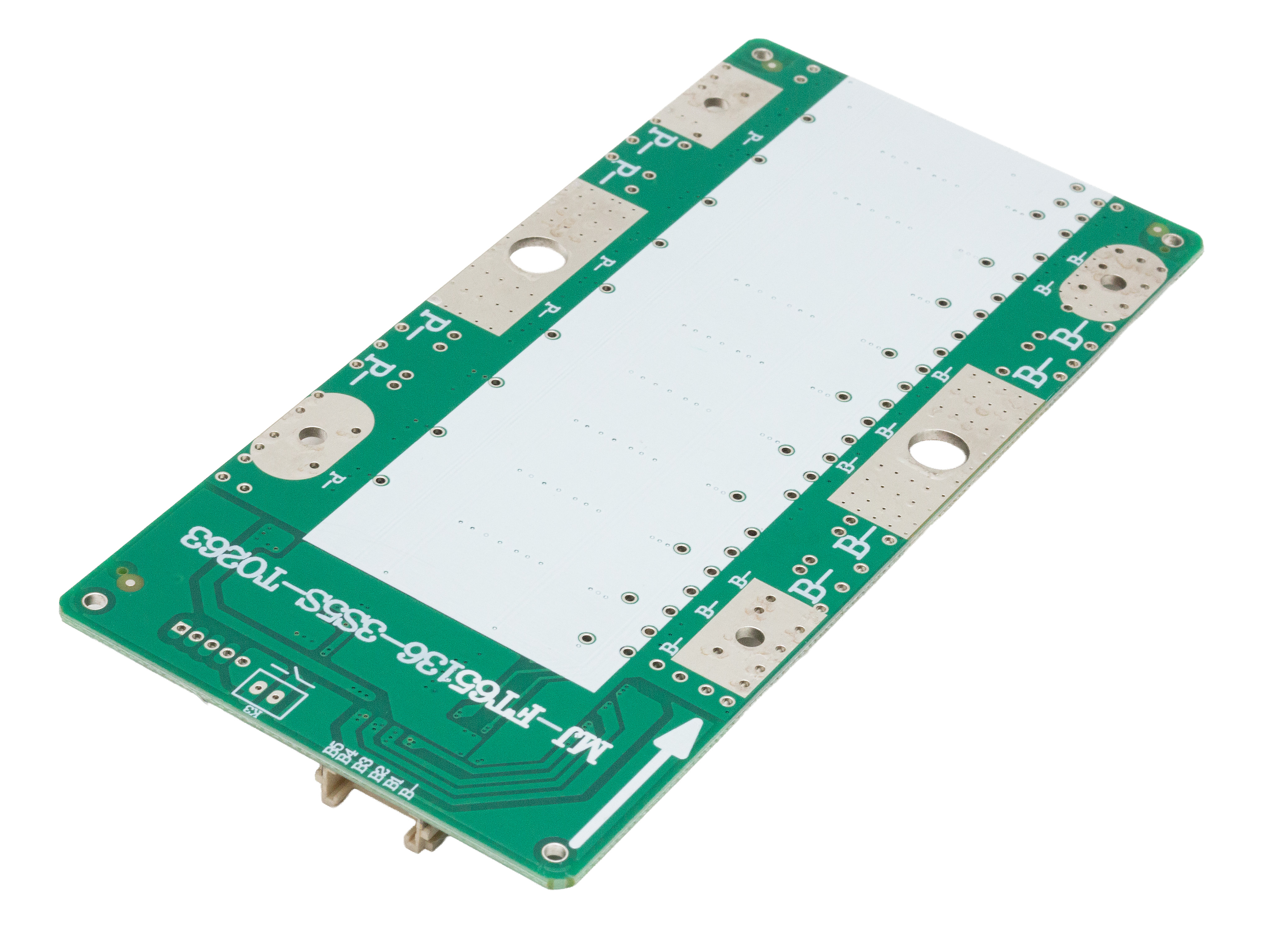

Wymiary i montaż

• Długość PCB: ok. 135.9 mm

• Szerokość PCB: ok. 65 mm

• Wyprowadzenia: B+, B‑, P+, P‑, B1, B2, B3

• W zestawie: przewód 5‑pinowy do sekcji pakietu

• Duże pola lutownicze na P+ / P‑ / B‑ dla wysokich prądów

Zastosowanie

• Pakiety LiFePO4 4S (12.8V / 14.6V)

• Magazyny energii (duże prądy)

• Systemy fotowoltaiczne

• Pojazdy elektryczne LFP (hulajnogi, wózki, pojazdy użytkowe)

• UPS, zasilanie awaryjne

• Sprzęt przemysłowy o dużym poborze

• Projekty DIY wymagające wysokiej wydajności prądowej

Dlaczego ten BMS

• Najwyższa odporność prądowa w swojej klasie

• Stabilna praca przy prądach ciągłych 80A

• Bardzo szybka reakcja na zwarcie

• Balansowanie w standardzie

• NTC – realna ochrona termiczna

• Bardzo niska rezystancja RDS

• Wzmocnione pola lutownicze dla dużych prądów

BMS PCM65136 S4A80 LiFePO4 to wysokoprądowy moduł zabezpieczający do pakietów LiFePO4 4S, wyposażony w balansowanie, NTC i 3‑stopniową ochronę nadprądową do 280A. Zapewnia bezpieczną i stabilną pracę akumulatora w zastosowaniach przemysłowych, energetycznych i mobilnych.
