BMS PCM5597 S3A50 LI-ION (4737)

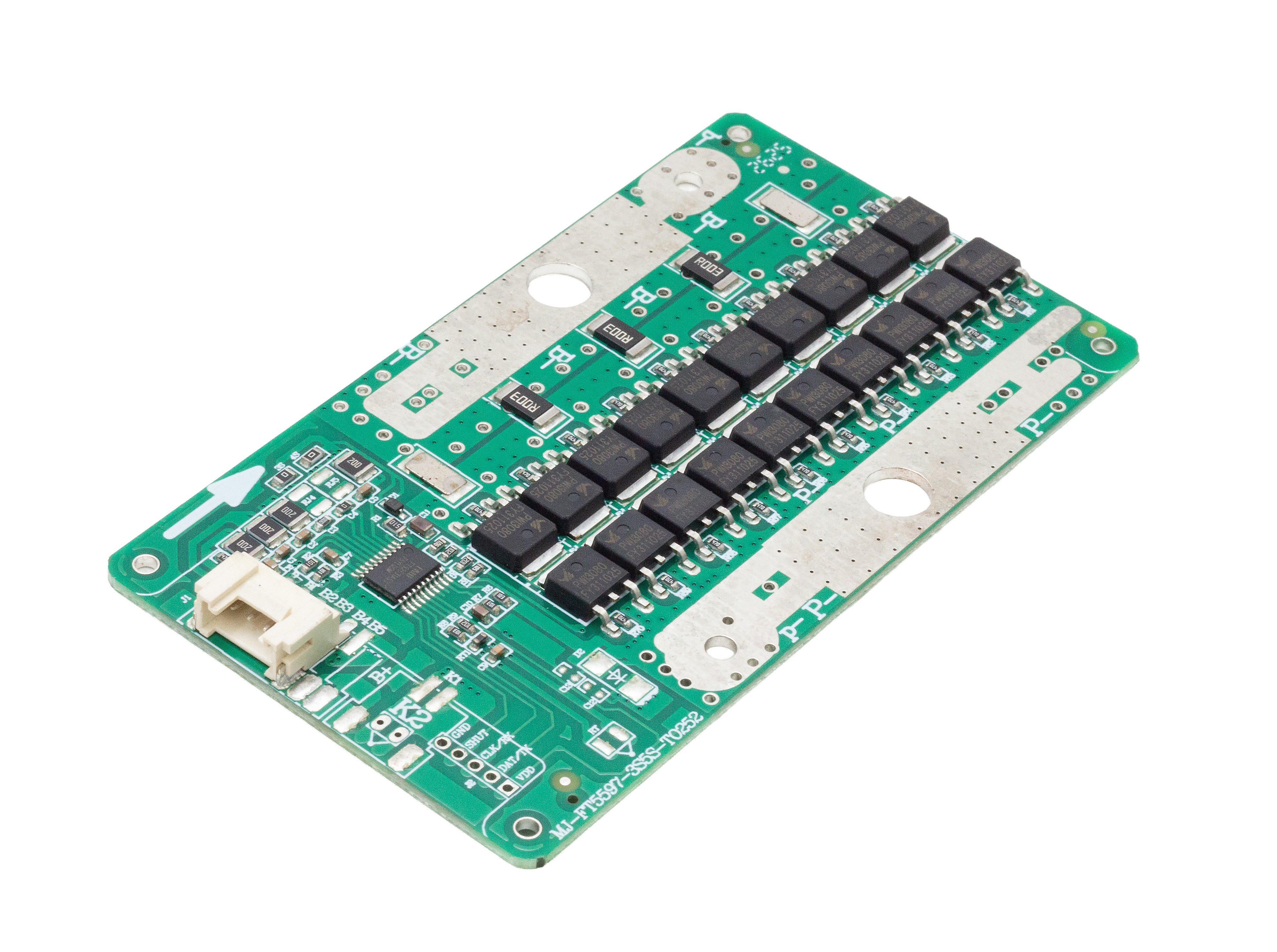

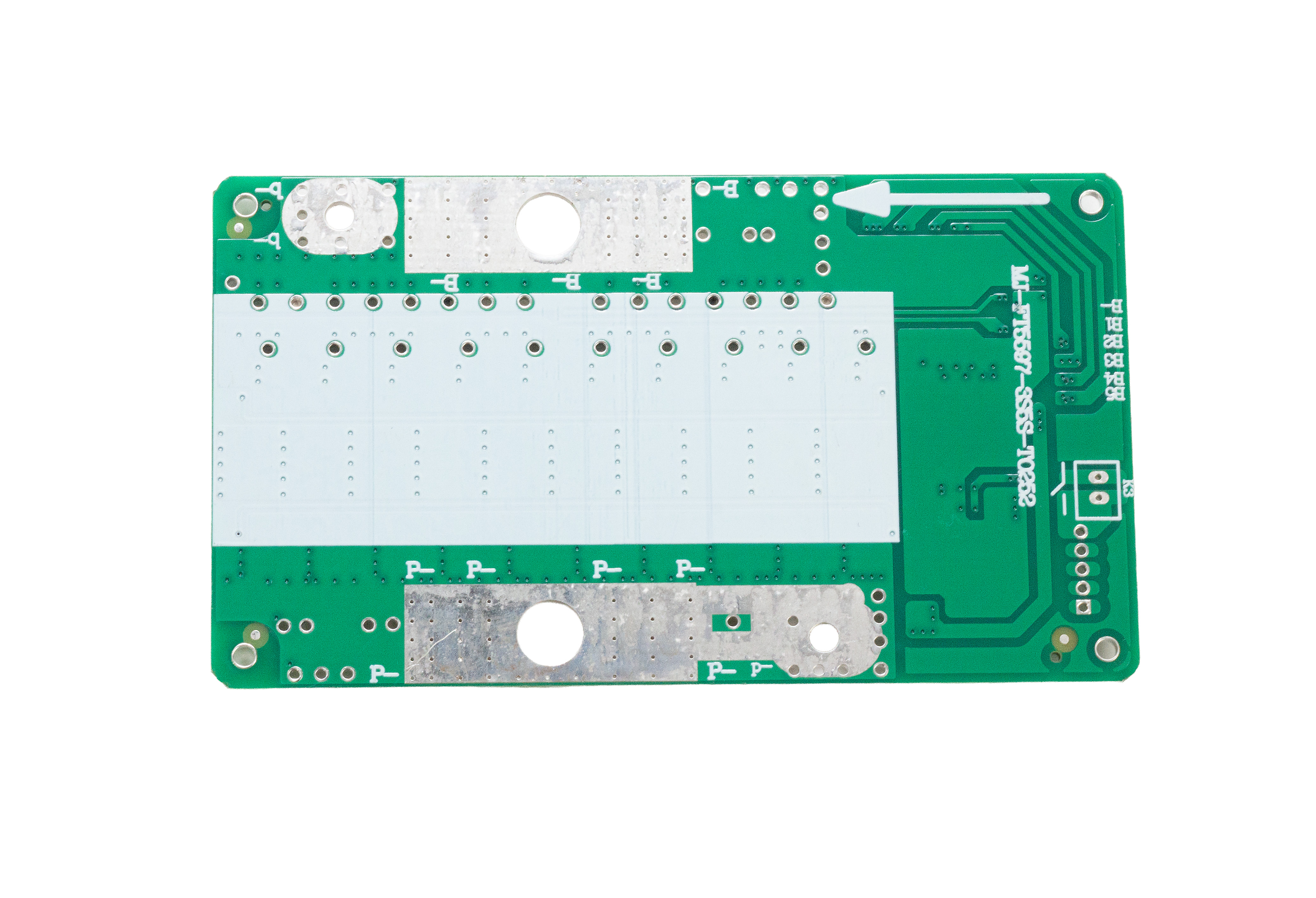

BMS / PCM HUNGSANG‑ION‑PCM5597‑S4A50 – 4S 50A Li‑Ion

Profesjonalny moduł zabezpieczający BMS 4S 50A przeznaczony wyłącznie do pakietów Li‑Ion 4‑sekcyjnych (14.8V / 16.8V max). Model HUNGSANG‑ION‑PCM5597‑S4A50 zapewnia pełną ochronę akumulatora w aplikacjach przemysłowych, mobilnych, oświetleniowych i magazynowych. Układ posiada balansowanie, NTC, trzystopniową ochronę nadprądową, zabezpieczenia temperaturowe oraz pełny zestaw funkcji ochronnych wymaganych dla pakietów Li‑Ion.

Najważniejsze funkcje i korzyści

• Dedykowany do Li‑Ion 4S – progi odcięć zgodne z chemią Li‑Ion.

• Pełna ochrona ogniw – nadładowanie, nadmierne rozładowanie, przeciążenie, zwarcie.

• Balansowanie napięć – start od 3.9V, prąd balansowania ok. 82 mA.

• NTC – czujnik temperatury chroniący przed przegrzaniem.

• Trzystopniowa ochrona nadprądowa – reakcja na 60A, 90A i 150A.

• Szybka reakcja na zwarcie – detekcja ok. 400 µs.

• Niskie zużycie własne – tylko 30 µA, idealne dla systemów standby.

• Stabilna praca przy prądach do 50A.

Parametry elektryczne

Ochrona nadładowania (Li‑Ion)

• Odcięcie: 4.25 ± 0.035V / celę

• Zwolnienie: 4.15 ± 0.1V

• Maks. prąd ładowania: 40A

Ochrona nadmiernego rozładowania

• Odcięcie: 2.8 ± 0.1V / celę

• Zwolnienie: 3.0 ± 0.1V

• Maks. prąd rozładowania: 50A

Ochrona nadprądowa (3 poziomy)

• 1. poziom: 60 ± 10A, opóźnienie 1.5 s

• 2. poziom: 90 ± 20A, opóźnienie 10 s

• 3. poziom: 150 ± 50A, opóźnienie 0.15 s

Zwarcie

• Detekcja: 400 ± 100 µs

• Zwolnienie: off‑load

Balansowanie

• Start: ≥ 3.9 ± 0.035V

• Stop: ≤ 3.8 ± 0.035V

• Prąd balansowania: 82 ± 10 mA

Temperatura

• Ładowanie: 0–65°C

• Rozładowanie: ‑30 do 70°C

• Zwolnienie: różnica 10°C

Wymiary i montaż

• Długość PCB: ok. 96.9 mm

• Szerokość PCB: ok. 55 mm

• Wyprowadzenia: B+, B‑, P+, P‑, B1, B2, B3

• W zestawie: wiązka 5‑pinowa do sekcji pakietu

Zastosowanie

• Pakiety Li‑Ion 4S (14.8V / 16.8V)

• Hulajnogi, rowery elektryczne

• Elektronarzędzia

• Oświetlenie awaryjne

• Magazyny energii, UPS

• Projekty DIY i konstrukcje prototypowe

Dlaczego ten BMS

• Parametry idealnie dopasowane do Li‑Ion

• Stabilna praca przy prądach do 50A

• Bardzo szybka reakcja na zwarcie

• Balansowanie w standardzie

• NTC – realna ochrona termiczna

• Niskie zużycie energii

BMS HUNGSANG‑ION‑PCM5597‑S4A50 to profesjonalny moduł zabezpieczający do pakietów Li‑Ion 4S, z pełnym zestawem ochron, balansowaniem i NTC. Obsługuje prądy do 50A i zapewnia bezpieczną, stabilną pracę akumulatora w aplikacjach przemysłowych i mobilnych.
