PCM-S4A3-10K NTC LI-ION (2857)

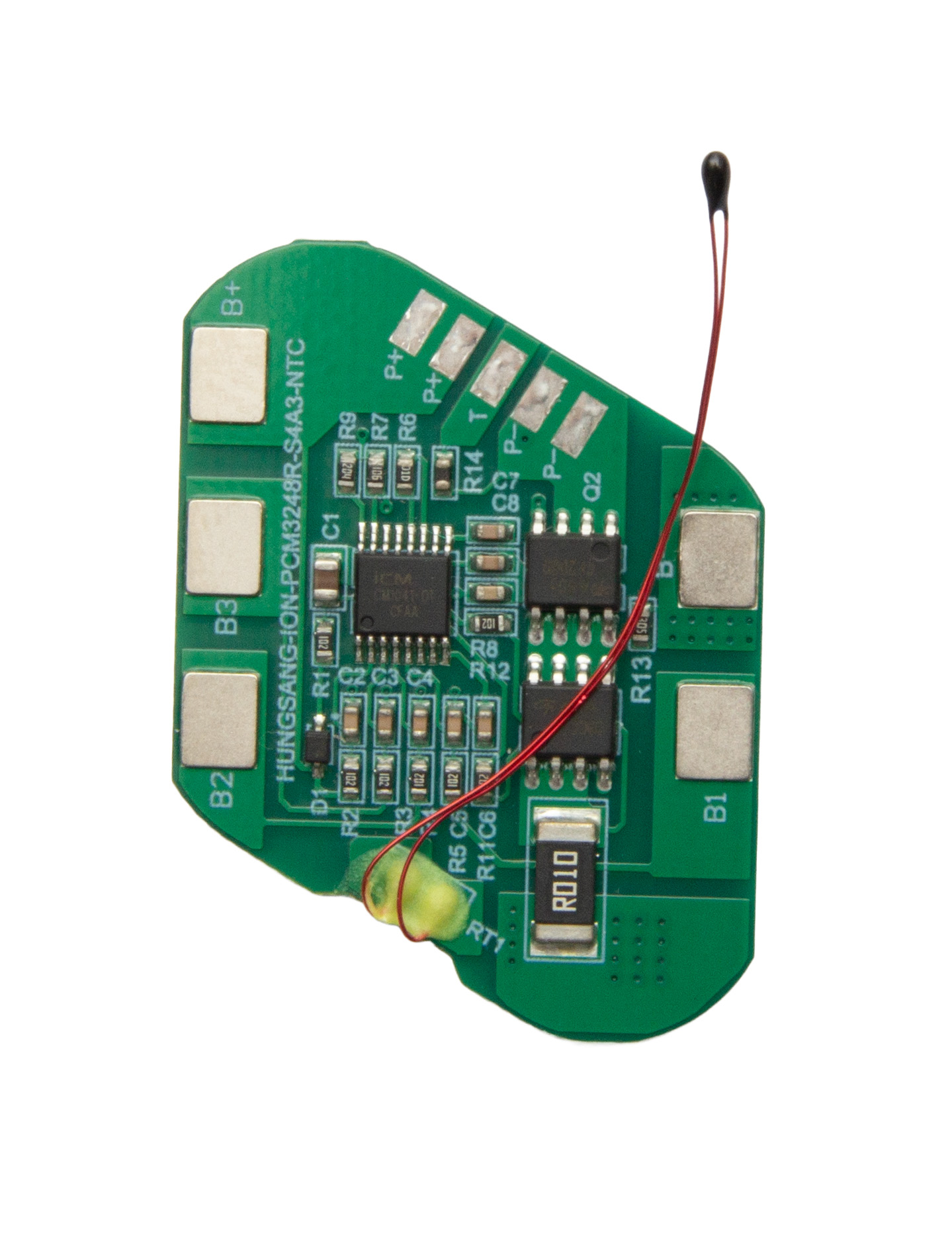

Moduł zabezpieczający (PCM) dla pakietów akumulatorów litowo-jonowych (Li-ion). Model PCM3248R-S4A3-NTC sugeruje, że jest to układ przeznaczony do pakietów 4S .Służy on do ochrony ogniw przed przeładowaniem, nadmiernym rozładowaniem, zwarciem oraz przegrzaniem (dzięki dołączonemu czujnikowi NTC).Opis wyprowadzeń i podłączenie:Na płytce znajdują się pola lutownicze, które należy połączyć z ogniwami oraz odbiornikiem/ładowarką w następujący sposób:B+: Biegun dodatni całego pakietu (plus pierwszego ogniwa).B1: Punkt połączenia między pierwszym a drugim ogniwem (3,7V / 4,2V).B2: Punkt połączenia między drugim a trzecim ogniwem (7,4V / 8,4V).B3: Biegun ujemny całego pakietu (minus trzeciego ogniwa – odpowiednik B-).P+: Wyjście dodatnie do odbiornika oraz wejście ładowania (+).P-: Wyjście ujemne do odbiornika oraz wejście ładowania (-).T: Miejsce podłączenia termistora NTC (widoczny na zdjęciu czujnik na czerwonych przewodach), który monitoruje temperaturę ogniw.
