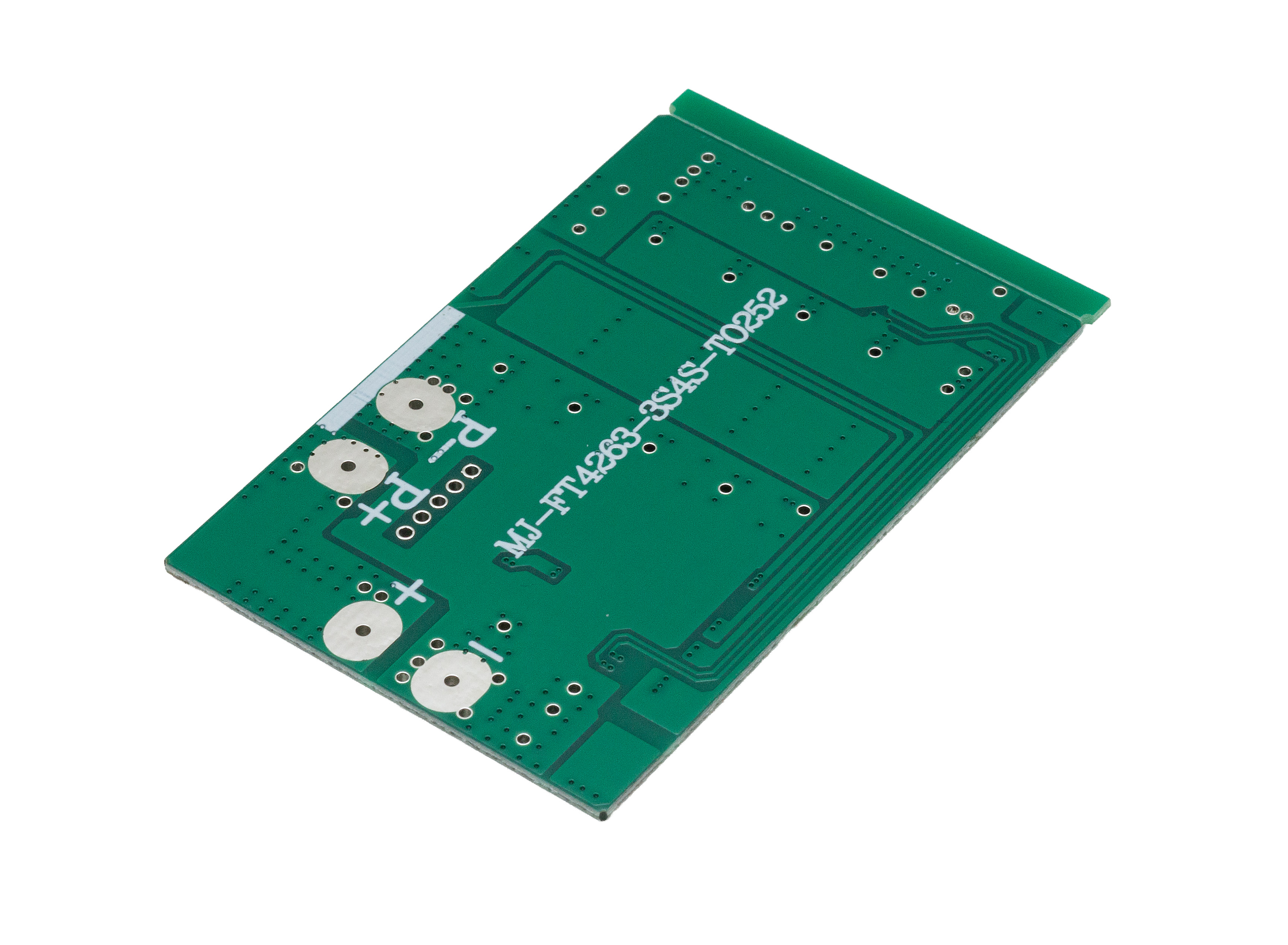

BMS PCM4263 S3A25 – Ochrona pakietu Li‑Ion 3S 25A – Hung Sang Electric

Model: HUNGSANG‑ION‑PCM4263‑S3A25Typ pakietu: Li‑Ion / Li‑Polymer 3S (10,8–12,6 V)Producent: Hung Sang Electric Co., Ltd

Profesjonalny moduł zabezpieczający BMS przeznaczony do pakietów 3‑ogniwowych Li‑Ion. Układ zapewnia pełną ochronę podczas ładowania, rozładowania, pracy pod obciążeniem oraz w sytuacjach awaryjnych. Wbudowane balansowanie oraz czujnik temperatury NTC gwarantują stabilną i bezpieczną eksploatację pakietu.

Najważniejsze funkcje

Ochrona przed przeładowaniem

• Odcięcie: 4,25 ±0,035 V na celę

• Powrót: 4,20 ±0,1 V

• Opóźnienie reakcji: 1,5 s

• Maksymalny prąd ładowania: 20 A

Ochrona przed nadmiernym rozładowaniem

• Odcięcie: 2,8 ±0,1 V na celę

• Powrót: 3,0 ±0,1 V

• Opóźnienie reakcji: 1,5 s

• Maksymalny prąd rozładowania: 25 A

Wielostopniowa ochrona nadprądowa

• 1. stopień: 50 ±20 A / 10 s

• 2. stopień: 50 ±20 A / 10 s

• 3. stopień: 80 ±40 A / 0,15 s

• Automatyczne odblokowanie po zdjęciu obciążenia

Zabezpieczenie przed zwarciem

• Czas reakcji: 400 ±100 µs

• Odblokowanie po zdjęciu obciążenia

Balansowanie ogniw

• Start: ≥3,9 ±0,035 V

• Odcięcie: ≤3,8 ±0,035 V

• Prąd balansowania: 82 ±10 mA

Ochrona temperaturowa (NTC)

• Ładowanie: 0–65°C

• Rozładowanie: –30 do 70°C

• Odblokowanie po spadku temperatury o 10°C

Parametry elektryczne

• Pobór własny: ≤30 µA

• Rezystancja układu (B– do P–): ≤5 mΩ

• Prąd pracy: do 25 A

Wymiary

• Szerokość: 42 mm

• Długość: 63 mm

• Montaż: SMT, wysoka jakość wykonania

Schemat podłączenia (3S)

• B+ – plus pakietu

• B– – minus pakietu

• B1 / B2 – punkty połączeń między ogniwami

• P+ / P– – wyjście na obciążenie / ładowarkę

Zalecenia montażowe

• Ogniwa powinny być dobrze dopasowane: tolerancja napięcia <0,05 V, rezystancja <5 mΩ, pojemność <30 mAh.

• Należy unikać odwrotnego podłączenia – grozi trwałym uszkodzeniem BMS.

• Nie wykonywać wielokrotnych testów zwarcia.

• Nie łączyć kilku BMS‑ów szeregowo.

• Po montażu zalecana kontrola poprawności działania w obwodzie otwartym.

Zastosowanie

• elektronarzędzia

• rowery elektryczne

• magazyny energii

• modele RC

• latarki, UPS, systemy przenośne

• projekty DIY oraz produkcyjne

Profesjonalny BMS PCM4263 S3A25 do pakietów Li‑Ion 3S z pełną ochroną, balansowaniem i NTC. Wysoka jakość, stabilna praca i pełne zabezpieczenia dla pakietów 12,6 V.
