BMS 1S 6A PCM3408‑S1A6 • Z BLASZKAMI • LI‑ION / LI‑POL

Ochrona 1S • 6A ciągłe • zabezpieczenia OV/UV/OCP/SC • kompaktowy moduł z blaszkami do zgrzewania

Opis produktu

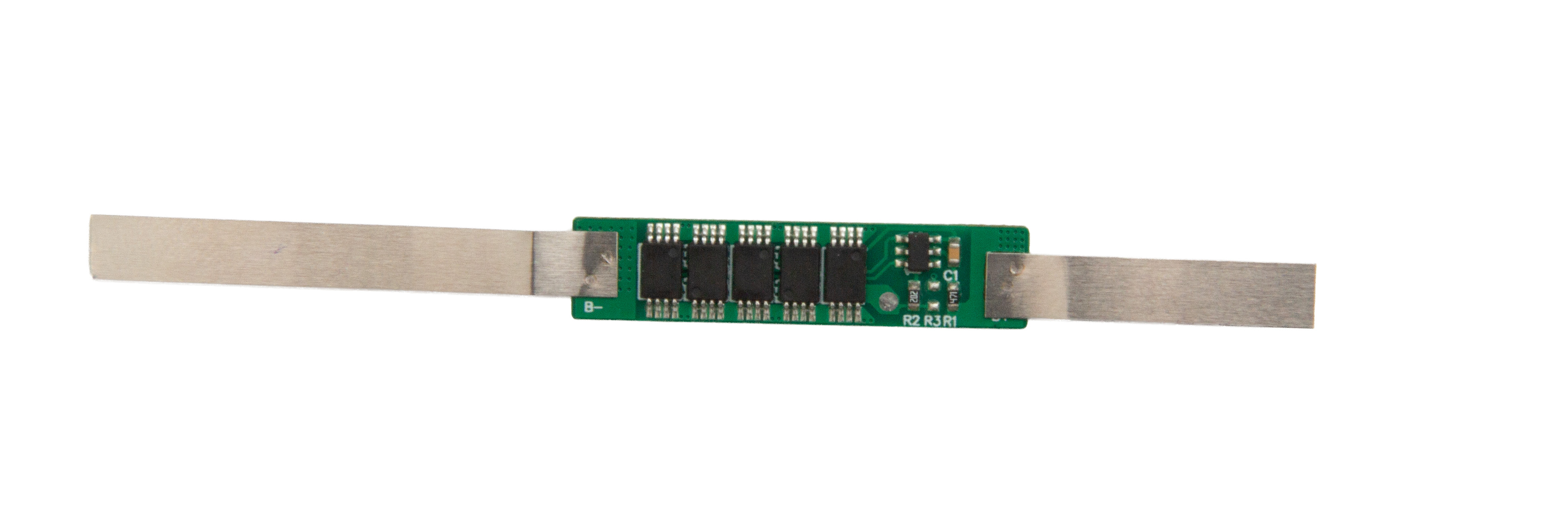

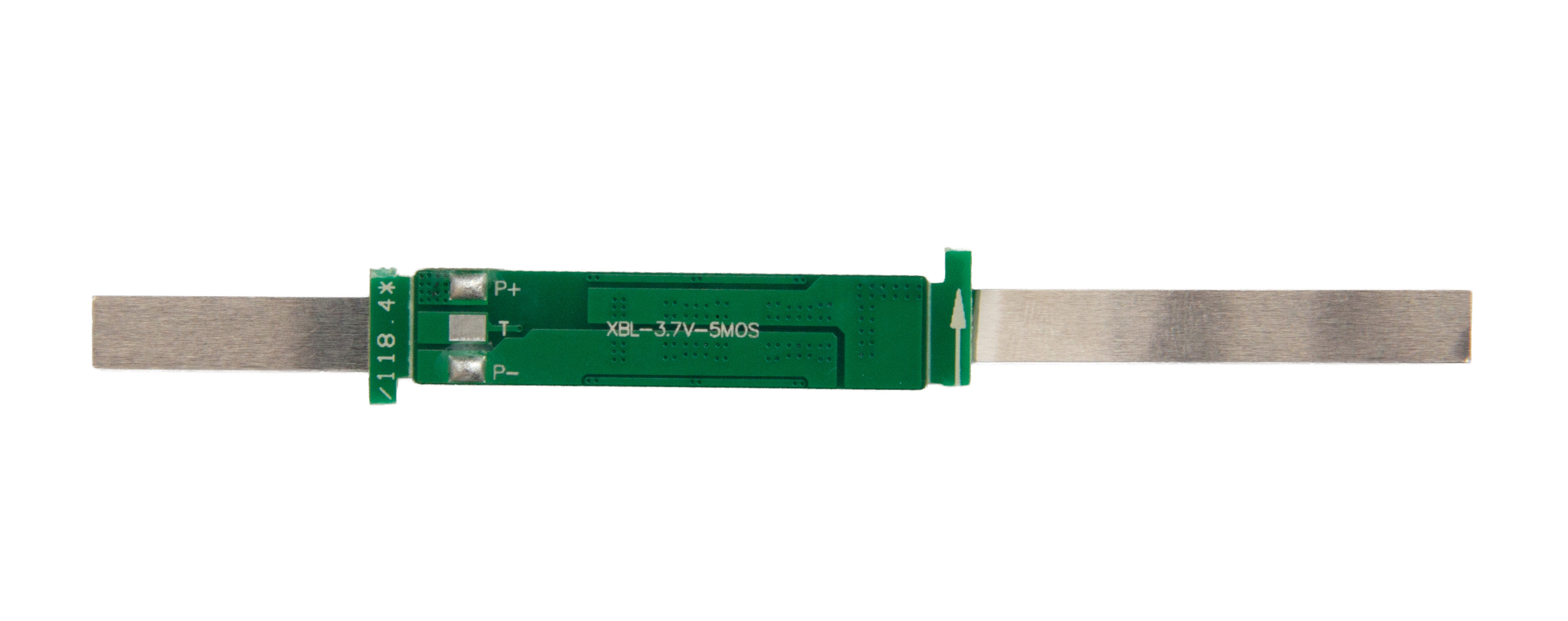

Moduł PCM3408‑S1A6 to kompaktowy BMS 1S 6A przeznaczony do pojedynczych ogniw Li‑Ion / Li‑Poly 3,7V. Zapewnia pełny zestaw zabezpieczeń: przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem oraz zwarciem.Wersja z blaszkami umożliwia bezpośrednie zgrzewanie do ogniwa (np. 18650, 21700), co minimalizuje oporność połączeń i poprawia stabilność pracy pakietu.

Moduł jest idealny do małych urządzeń przenośnych, elektroniki użytkowej, latarek, power‑banków DIY, mini‑UPS oraz wszelkich projektów wymagających ochrony pojedynczego ogniwa Li‑Ion.

Specyfikacja techniczna (zweryfikowana)

Parametry elektryczne

• Napięcie nominalne ogniwa: 3,7V Li‑Ion

• Napięcie ładowania: 4,20V CC/CV

• Maks. prąd ładowania: 6A

• Maks. prąd rozładowania: 6A

• Pobór prądu własnego: ≤20 µA

Zabezpieczenia

• Overcharge (przeładowanie):

  • detekcja: 4,30V ±0,025V

  • zwolnienie: 4,10V ±0,05V

• Overdischarge (nadmierne rozładowanie):

  • detekcja: 2,40V ±0,08V

  • zwolnienie: 3,00V ±0,10V

• Overcurrent (przeciążenie):

  • próg: 10–12A (typowo)

  • opóźnienie: 5–20 ms

• Short‑circuit (zwarcie):

  • detekcja: 200–500 µs

  • zwolnienie: odcięcie obciążenia

Parametry fizyczne

• Wymiary PCB: 30 × 9 × 2,3 mm (typowe dla serii 1S/6A)

• Blaszki: niklowe, przystosowane do zgrzewania punktowego

• Rezystancja MOSFET: ≤50 mΩ

Temperatura pracy

• Praca: −20°C do +65°C

• Magazynowanie: −40°C do +125°C

Cechy i korzyści

• Pełna ochrona ogniwa Li‑Ion 1S — bezpieczne ładowanie i rozładowanie.

• Wysoki prąd 6A — idealny do urządzeń o średnim poborze mocy.

• Blaszki do zgrzewania — szybki montaż, minimalna oporność.

• Automatyczne odzyskiwanie po błędzie — moduł sam wraca do pracy po ustąpieniu przeciążenia.

• Kompaktowy rozmiar — idealny do ciasnych obudów i projektów DIY.

• Zabezpieczenia OVP/UVP/OCP/SC — pełna ochrona ogniwa przed uszkodzeniem.

Zastosowanie

• pojedyncze ogniwa 18650 / 21700 / 26650,

• latarki, lampki LED, mini‑UPS, elektronika przenośna,

• power‑banki DIY, moduły IoT, urządzenia serwisowe,

• małe narzędzia akumulatorowe 1S,

• projekty hobbystyczne i prototypowe.

Dlaczego warto wybrać PCM3408‑S1A6

• sprawdzona konstrukcja 1S/6A,

• stabilne parametry potwierdzone kartami katalogowymi,

• wysoka niezawodność i szybka reakcja zabezpieczeń,

• idealny do modernizacji lub budowy pakietów 1S Li‑Ion.

BMS PCM3408‑S1A6 to kompaktowy moduł ochronny 1S 6A dla ogniw Li‑Ion, wyposażony w blaszki do zgrzewania. Zapewnia pełne zabezpieczenia OV/UV/OCP/SC oraz stabilną pracę w urządzeniach przenośnych i projektach DIY.
