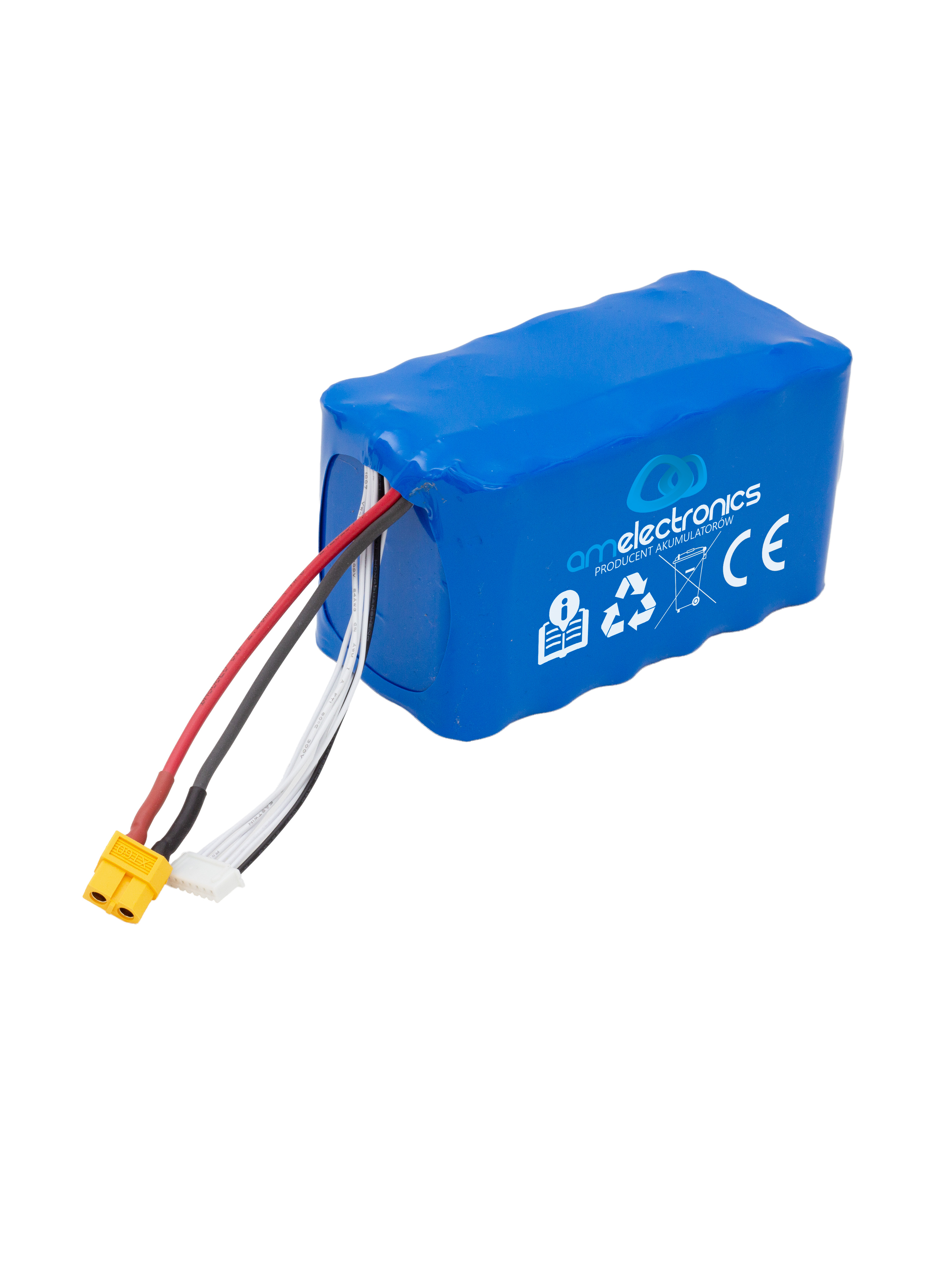

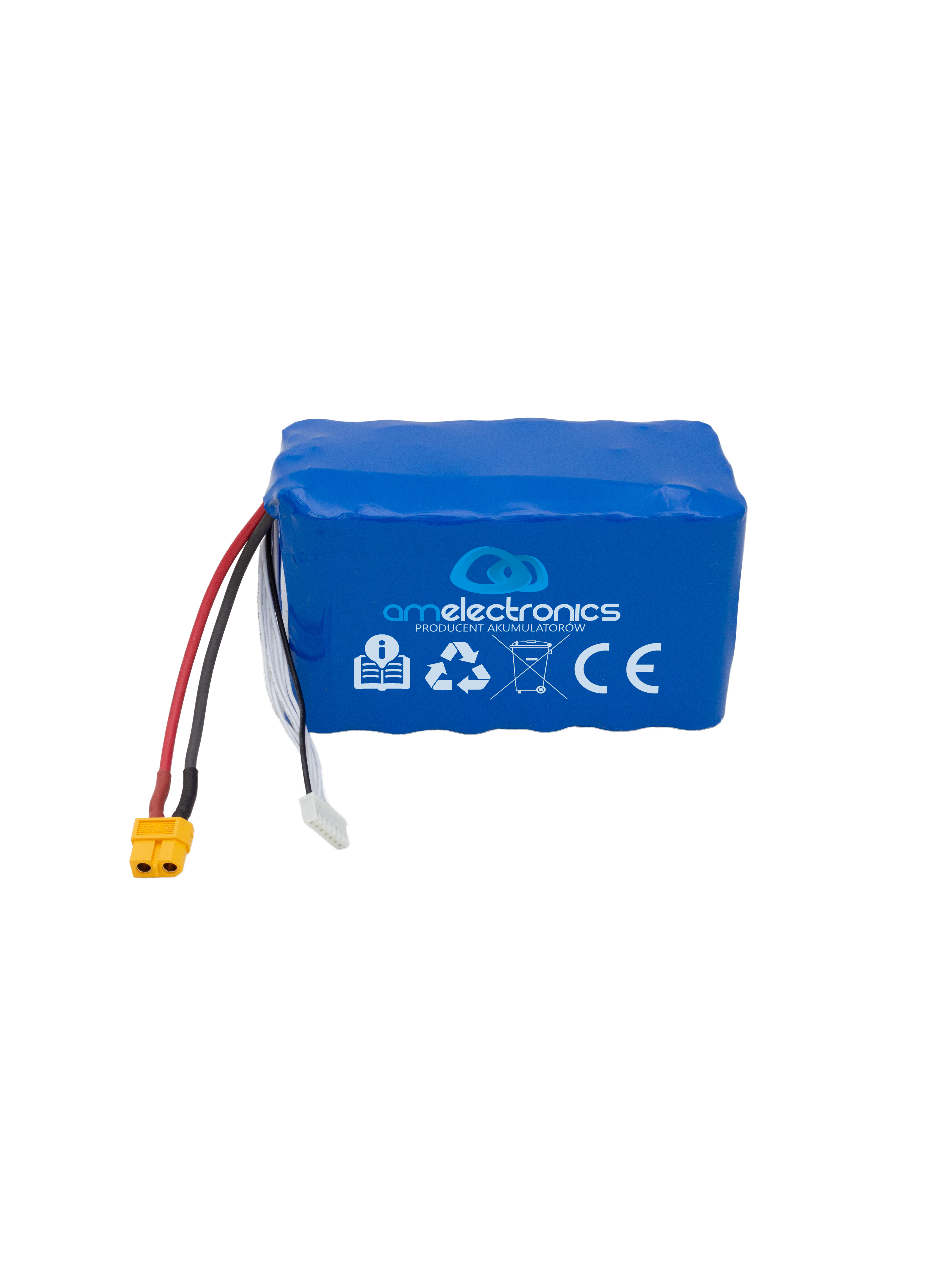

PAKIET 6S3P 22,2V 17,4AH LI-ION (4958)

Pakiet akumulatorów Li-ion 6S3P 22,2 V 17,4 Ah (386 Wh), 18 ogniw 21700 INR21700-M58T, złącze XT60, balanser XH-7

Najważniejsze korzyści

• Pakiet 18 ogniw Li-ion 21700 w konfiguracji 6S3P o napięciu 22,2 V i pojemności 17,4 Ah (386 Wh).
• Ogniwa INR21700-M58T mają wysoką pojemność, a nominalny prąd rozładowania ogniwa to 12,5 A.
• Wyprowadzone złącze XT60 (żeńskie) pozwala podłączyć pakiet do zasilanego urządzenia.
• Wyprowadzenie balansera XH 7-pin umożliwia ładowanie z równoważeniem napięć sześciu sekcji i podłączenie zewnętrznego BMS.
• Gotowy, zafoliowany pakiet z grubymi przewodami silikonowymi 2,5 mm².
• Produkt wykonany w Polsce, marka amelectronics.

Opis funkcjonalny i techniczny

Pakiet składa się z 18 ogniw litowo-jonowych 21700 typu INR21700-M58T, połączonych w konfiguracji 6S3P. Trzy ogniwa równolegle tworzą jedną sekcję o pojemności 17,4 Ah, a sześć takich sekcji w szeregu daje napięcie nominalne 22,2 V. Ogniwa są zgrzewane i zafoliowane

Główne wyjście pakietu stanowią przewody czerwony (plus) i czarny (minus) z przewodu silikonowego 2,5 mm², zakończone żeńskim wtykiem XT60. Z pakietu wyprowadzono też 7-przewodowy balanser ze złączem XH (XH-7), który pozwala kontrolować napięcie każdej sekcji.

Pakiet nie ma wbudowanego układu BMS. Do jego bezpiecznej pracy potrzebny jest zewnętrzny układ zabezpieczający (BMS 6S) lub urządzenie z własną ochroną, a ładowanie powinno odbywać się ładowarką 6S Li-ion z balansowaniem.

Kompatybilność i zastosowanie

• Urządzenia i układy zasilane napięciem 22,2 V (6S Li-ion) z gniazdem XT60.
• Własne konstrukcje, roboty, zasilanie awaryjne i podtrzymania, zestawy energii przenośnej.
• Pojazdy elektryczne i narzędzia wymagające pakietu 6S Li-ion, pod warunkiem że prąd obciążenia mieści się w parametrach ogniw, przewodów i złącza.
• Pakiet wymaga zewnętrznego BMS lub urządzenia z zabezpieczeniem. Przed zakupem sprawdź napięcie, pojemność, wymiary, typ złącza i sposób podłączenia balansera.

Parametry techniczne

• Typ ogniw: Li-ion, INR21700-M58T, 18 sztuk
• Konfiguracja: 6S3P
• Napięcie nominalne: 22,2 V
• Napięcie ładowania (pełne naładowanie): 25,2 V
• Pojemność: 17,4 Ah (17400 mAh), 386 Wh
• Złącze główne: XT60 (żeńskie)
• Balanser: XH 7-pin
• Przewody główne: silikon 2,5 mm², czerwony i czarny
• Zabezpieczenie BMS: brak (wymagany zewnętrzny BMS)
• Marka: amelectronics
• Kraj produkcji: Polska
• Wymiary pakietu: 13,3 cm x 6,5 cm x 7,1cm

Dlaczego warto wybrać ten pakiet

• Duża pojemność 17,4 Ah w jednym pakiecie 6S3P.
• Gotowe złącza XT60 i XH-7 ułatwiają podłączenie i ładowanie.
• Grube przewody silikonowe 2,5 mm² nadają się do większych prądów niż cienkie przewody w tanich pakietach.
• Zafoliowana, kompaktowa konstrukcja z oznaczeniem producenta i CE.
• Produkt polski.

Bezpieczeństwo i prawidłowy dobór

Pakiet nie ma BMS, więc używaj go wyłącznie z zewnętrznym układem zabezpieczającym 6S albo w urządzeniu, które samo chroni ogniwa przed przeładowaniem, nadmiernym rozładowaniem i zwarciem. Ładuj ładowarką 6S Li-ion do 25,2 V z balansowaniem przez złącze XH-7, nie ładuj ładowarkami do innych chemii. Nie rozładowuj ogniw poniżej 2,5 V na ogniwo (15 V dla całego pakietu). Dobierz prąd obciążenia tak, by nie przekraczał możliwości ogniw, przewodów i złącza XT60. Chroń pakiet przed uszkodzeniem mechanicznym, zwarciem, wilgocią i wysoką temperaturą, a uszkodzonego pakietu nie ładuj. Zużyty akumulator oddaj do punktu zbiórki baterii i akumulatorów.

Pakiet akumulatorów Li-ion 6S3P 22,2 V 17,4 Ah, 18 ogniw 21700, złącze XT60 i balanser XH-7.
Akumulator 22,2 V 386 Wh z ogniw INR21700-M58T, konfiguracja 6S3P, polska produkcja amelectronics, bez BMS.
Pakiet Li-ion 6S3P 17,4 Ah z przewodami 2,5 mm², wtyk XT60 żeński i wyprowadzony balanser XH 7-pin.
