PAKIET 14,8V 5200MAH 4S2P LiIon (4892)

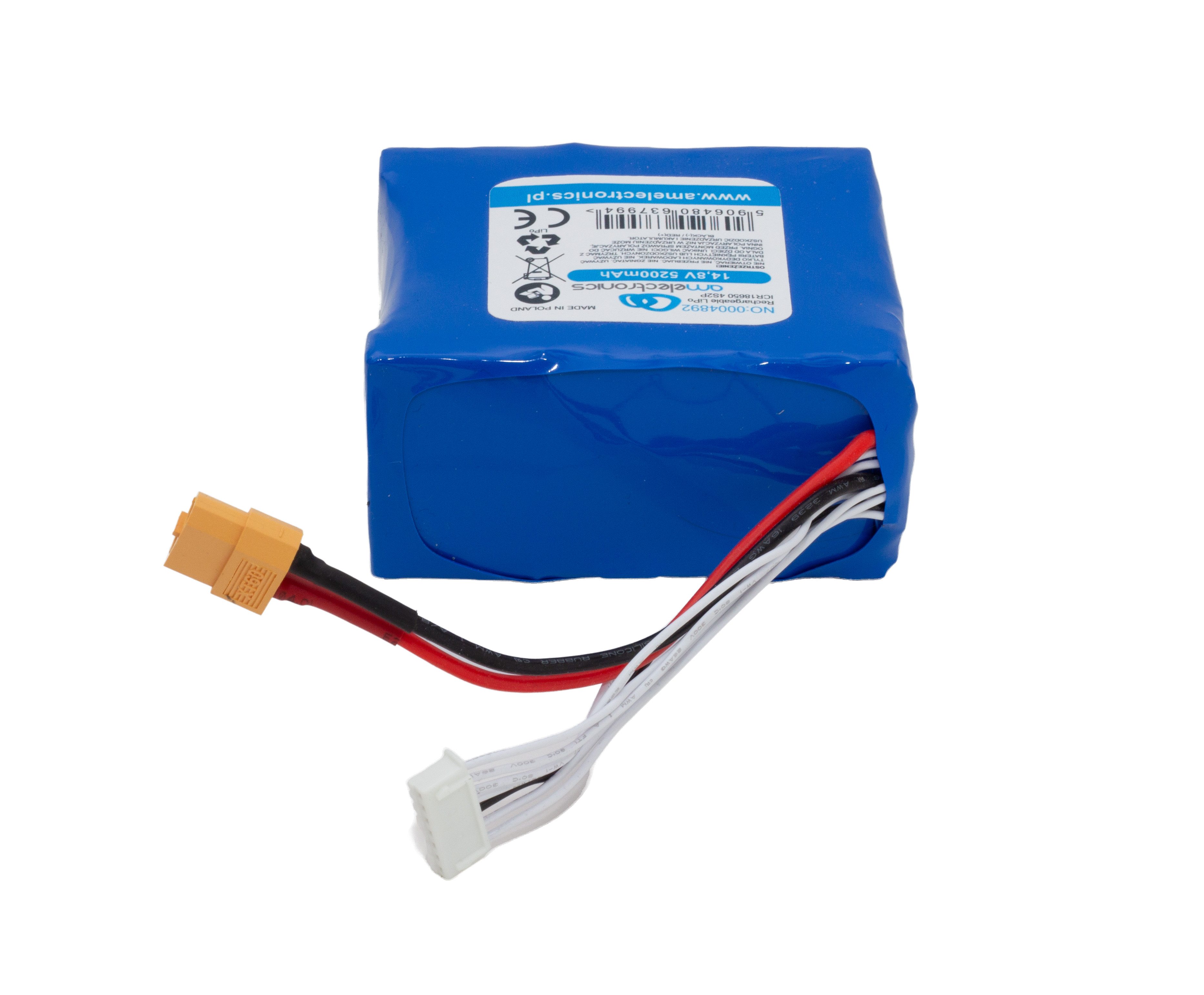

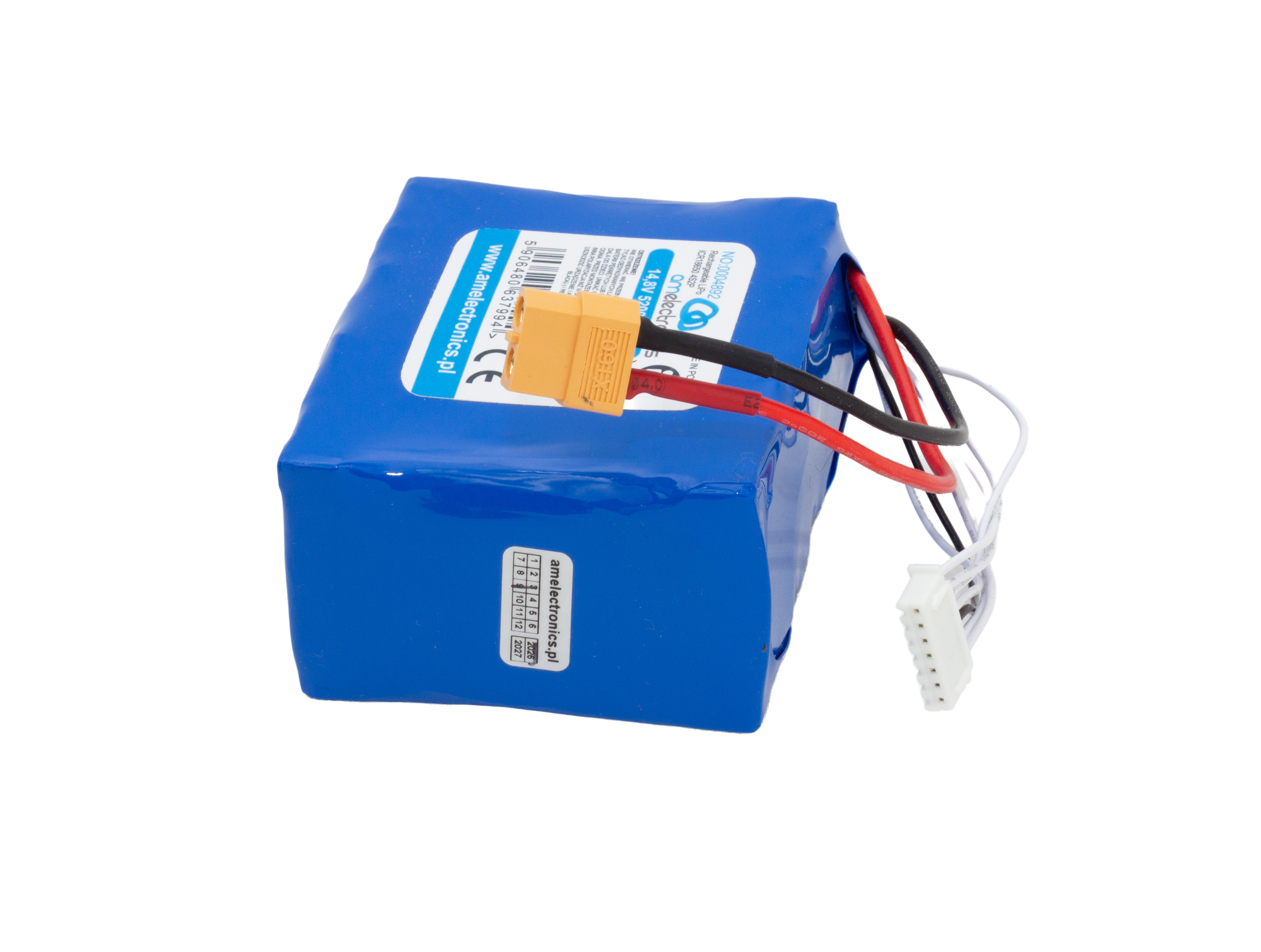

Pakiet akumulatora 14,8V 5200 mAh 4S2P Li-Ion z balanserem XHP-7, termistorem 10K i wtyczką XT60, bez BMS

Najważniejsze korzyści

• Pojemność 5200 mAh (ok. 77 Wh) w pakiecie 4S2P z ośmiu ogniw ICR18650.
• Napięcie nominalne 14,8 V (16,8 V po naładowaniu), dla urządzeń zasilanych z pakietów 4S.
• Wtyczka XT60 na przewodzie ok. 22 cm, pewne i powszechne złącze dużych prądów.
• Złącze balansera XHP-7 z przewodami sekcji i termistorem 10K NTC do monitorowania temperatury.
• Połączenia zgrzewane taśmą stalową, izolacja papierowa między ogniwami i folia PVC dla ochrony mechanicznej.
• Gotowy pakiet do podłączenia do własnego BMS lub ładowarki balansującej.

Opis produktu

To pakiet akumulatora litowo-jonowego (Li-Ion) w konfiguracji 4S2P: cztery sekcje połączone szeregowo, a każda z nich składa się z dwóch ogniw ICR18650 połączonych równolegle, razem osiem ogniw. Daje to napięcie nominalne 14,8 V, napięcie po naładowaniu 16,8 V i pojemność 5200 mAh.

Pakiet jest wyposażony w dwa rodzaje wyprowadzeń. Przewód główny zakończony wtyczką XT60 (ok. 22 cm) służy do ładowania i zasilania odbiornika. Złącze XHP-7 doprowadza przewody balansera, czyli potencjały kolejnych sekcji, oraz przewody termistora 10K NTC, który pozwala układowi sterującemu monitorować temperaturę pakietu.

Pakiet nie ma wbudowanego układu BMS ani zabezpieczenia przeciążeniowego. Do bezpiecznej pracy wymaga zewnętrznego układu zabezpieczającego 4S (z balansowaniem) lub urządzenia, które kontroluje napięcie sekcji, prąd i temperaturę. Całość zabezpieczono folią PVC w kolorze niebieskim.

Zastosowania

• zasilanie robotów, modeli, urządzeń mobilnych i sprzętu terenowego o napięciu 14,8 V,
• regeneracja pakietów 4S w urządzeniach z własnym BMS,
• budowa własnych akumulatorów 14,8 V z modułem BMS 4S,
• zasilacze awaryjne i magazyny energii o niewielkiej mocy,
• elektronarzędzia i sprzęt ogrodowy o małym i średnim poborze prądu,
• projekty DIY wymagające napięcia 12-16,8 V.

Kompatybilność

Pakiet jest przeznaczony dla urządzeń zasilanych napięciem 14,8 V (zakres pracy ok. 11-16,8 V) i współpracuje z układami BMS oraz ładowarkami 4S Li-Ion o napięciu ładowania 16,8 V. Wtyczka XT60 jest standardem w modelarstwie i w wielu urządzeniach, ale przed montażem sprawdź polaryzację i kształt złącza w swoim urządzeniu. Złącze balansera XHP-7 przeznaczone jest do podłączenia do BMS lub ładowarki balansującej. Pinout złącza należy sprawdzić przed podłączeniem, bo błędne podłączenie może zniszczyć układ.

Parametry techniczne

• Typ: pakiet akumulatora Li-Ion, bez układu BMS
• Konfiguracja: 4S2P (8 ogniw ICR18650)
• Napięcie nominalne: 14,8 V
• Napięcie ładowania: do 16,8 V
• Pojemność: 5200 mAh (ok. 77 Wh)
• Zalecany prąd ładowania: do ok. 2,6 A (0,5C)
• Zalecane obciążenie ciągłe: do ok. 10 A (zależy od złącza i przewodów)
• Minimalne napięcie rozładowania: nie niżej niż 11 V (ok. 2,75 V na sekcję)
• Wyprowadzenie główne: przewód z wtyczką XT60, ok. 22 cm
• Złącze balansera: XHP-7 (przewody sekcji i termistora)
• Termistor: 10K NT

Dlaczego warto wybrać ten pakiet

• Wysoka pojemność 5200 mAh i napięcie 14,8 V w jednym gotowym pakiecie.
• Dwa ogniwa równolegle w każdej sekcji dają większą pojemność i mniejsze obciążenie pojedynczego ogniwa.
• Złącze balansera i termistor pozwalają zbudować bezpieczny układ z własnym BMS.
• Wtyczka XT60 zapewnia pewne połączenie i łatwą wymianę akumulatora.
• Dobry wybór do projektów DIY, regeneracji pakietów i zasilania urządzeń 14,8 V.

Jakość i bezpieczeństwo

Pakiet nie ma wbudowanego BMS. Używaj go wyłącznie z zewnętrznym układem zabezpieczającym 4S, który chroni przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i przeciążeniem oraz balansuje sekcje.

• Sprawdź polaryzację: czerwony przewód wtyczki XT60 to biegun dodatni (+), a czarny to biegun ujemny (-). Odwrotne podłączenie może uszkodzić urządzenie i pakiet.
• Porównaj parametry starego akumulatora z nowym: napięcie, pojemność, wymiary, rodzaj złącza i pobór prądu urządzenia.
• Ładuj wyłącznie ładowarką 4S Li-Ion o napięciu 16,8 V i nie przekraczaj zalecanego prądu ładowania.
• Nie rozładowuj pakietu poniżej minimalnego napięcia i nie przekraczaj zalecanego obciążenia ciągłego.
• Przed podłączeniem balansera sprawdź pinout złącza, a podczas pierwszego podłączenia używaj układu z zabezpieczeniem.
• Nie otwieraj, nie przekłuwaj, nie zwieraj i nie wrzucaj pakietu do ognia. Nie używaj uszkodzonych pakietów.
• Przechowuj pakiet w suchym miejscu, z dala od dzieci i źródeł ciepła.

Niewłaściwy dobór akumulatora, brak BMS, błędna polaryzacja lub zwarcie mogą doprowadzić do przegrzania, uszkodzenia urządzenia, a w skrajnych przypadkach do pożaru.

Pakiet akumulatora 14,8V 5200 mAh 4S2P Li-Ion z wtyczką XT60, balanserem XHP-7 i termistorem 10K – do własnego BMS, regeneracji i projektów DIY. Pakiet 4S2P z ośmiu ogniw ICR18650, napięcie 14,8 V, ładowanie 16,8 V, bez BMS – do pakietów z zewnętrznym zabezpieczeniem i ładowarką balansującą. Akumulator Li-Ion 14,8 V 5200 mAh 4S2P z przewodem XT60 – zasilanie robotów, modeli, zasilaczy awaryjnych i urządzeń 14,8 V.
