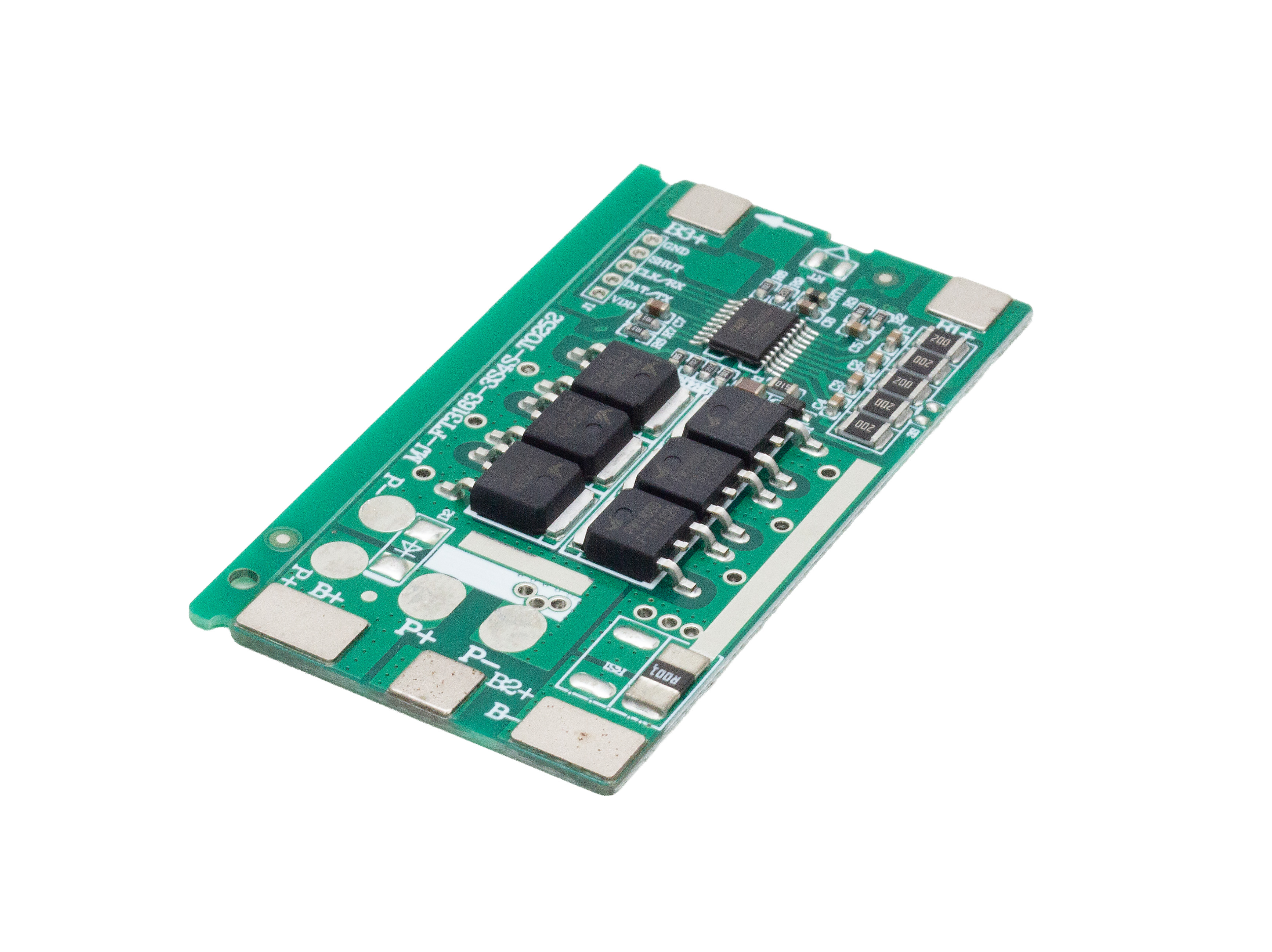

BMS PCM3163 S4A15 LIFEPO4 (4747)

BMS PCM3163 S4A15 LiFePO4 – moduł zabezpieczający 4S 15A z balanserem i NTC

Moduł zabezpieczający PCM3163 S4A15 LiFePO4 przeznaczony do akumulatorów LiFePO4 w konfiguracji 4S (12,8V / 14,6V max). Układ zapewnia pełną ochronę pakietu: nadładowanie, nadmierne rozładowanie, przeciążenie, zwarcie oraz kontrolę temperatury. Wbudowane balansowanie oraz czujnik NTC zapewniają stabilną pracę i zwiększoną żywotność akumulatora.

Najważniejsze cechy

• Dedykowany wyłącznie do LiFePO4 4S (12,8V / 14,6V)

• Prąd pracy do 15A

• Balansowanie napięć – stabilizacja sekcji pakietu

• NTC – ochrona termiczna

• 3‑stopniowa ochrona nadprądowa

• Bardzo szybka reakcja na zwarcie (ok. 400 µs)

• Niskie zużycie własne – 30 µA

Parametry elektryczne (dopasowane do LiFePO4)

Ochrona nadładowania (LiFePO4)

• Odcięcie: 3.60–3.65V / celę

• Zwolnienie: ok. 3.45–3.50V

• Maks. prąd ładowania: 15A

Ochrona nadmiernego rozładowania

• Odcięcie: 2.0–2.2V / celę

• Zwolnienie: ok. 2.5V

• Maks. prąd rozładowania: 15A

Ochrona nadprądowa (3 poziomy)

(wartości zgodne z serią PCM3163)

• 1. poziom: 20 ± 5A, opóźnienie 1.5 s

• 2. poziom: 20 ± 5A, opóźnienie 10 s

• 3. poziom: 40 ± 10A, opóźnienie 0.15 s

Zwarcie

• Detekcja: 400 ± 100 µs

• Zwolnienie: off‑load

Balansowanie

• Start: ok. 3.45–3.50V

• Stop: ok. 3.40V

• Prąd balansowania: 82 ± 10 mA

Temperatura (NTC)

• Ładowanie: 0–65°C

• Rozładowanie: ‑30 do 70°C

• Zwolnienie: różnica 10°C

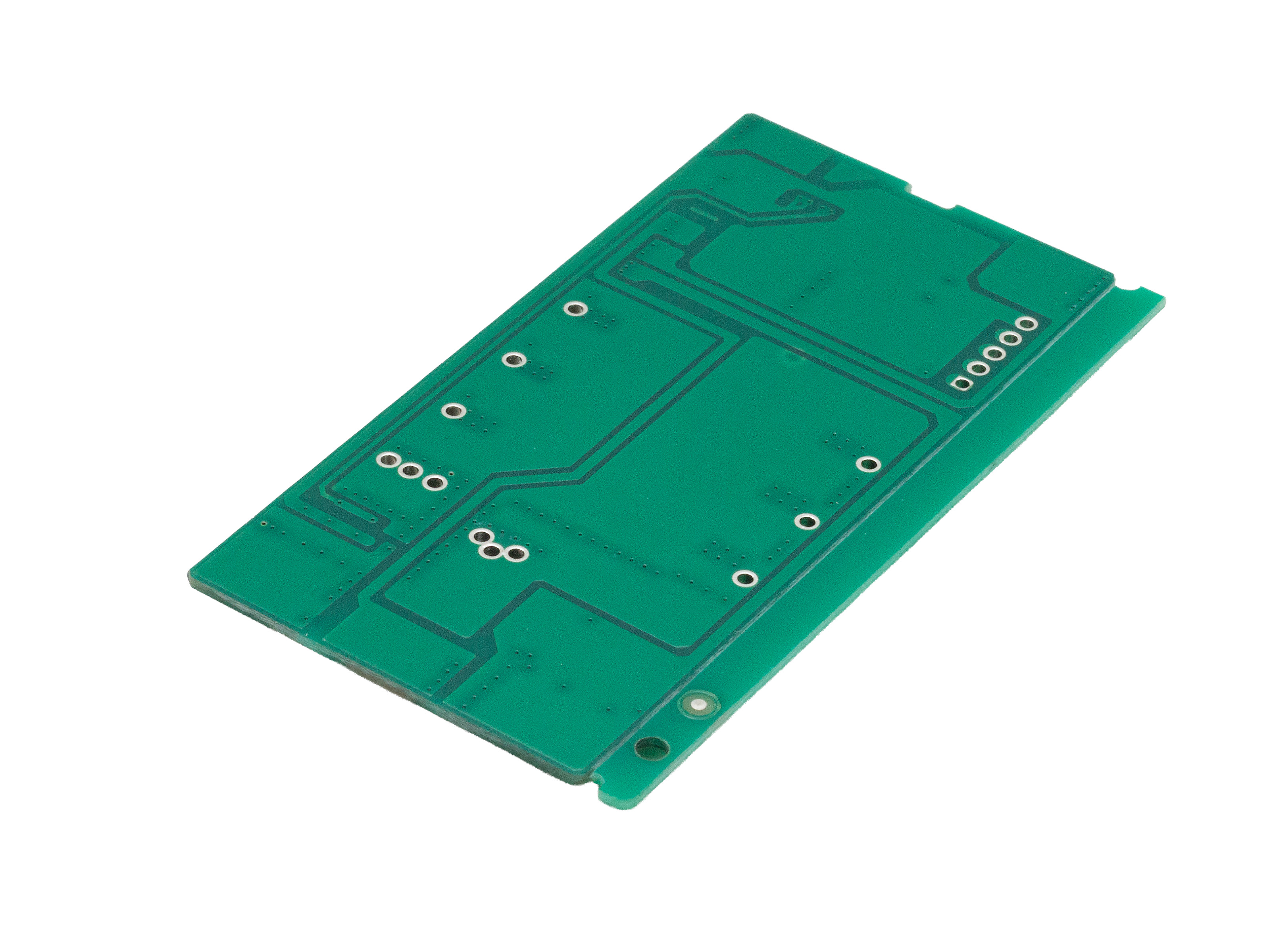

Wymiary i montaż

• Długość PCB: ok. 63 mm

• Szerokość PCB: ok. 30.8 mm

• Wyprowadzenia: B+, B‑, P+, P‑, B1, B2, B3

• W zestawie: przewód 5‑pinowy do sekcji pakietu

Zastosowanie

• Pakiety LiFePO4 4S (12.8V / 14.6V)

• Magazyny energii

• Systemy fotowoltaiczne

• UPS, zasilanie awaryjne

• Pojazdy elektryczne LFP

• Projekty DIY i konstrukcje prototypowe

Dlaczego ten BMS

• Parametry idealnie dopasowane do LiFePO4

• Stabilna praca przy prądach do 15A

• Balansowanie w standardzie

• NTC – realna ochrona termiczna

• Szybka reakcja na zwarcie

• Pełna ochrona 3‑stopniowa

• Niskie zużycie energii

BMS PCM3163 S4A15 LiFePO4 to profesjonalny moduł zabezpieczający do pakietów LiFePO4 4S, wyposażony w balansowanie, NTC i pełny zestaw ochron. Obsługuje prądy do 15A, zapewniając bezpieczną i stabilną pracę akumulatora w systemach energetycznych i mobilnych.
