BMS PCM65136 S4A80 – Ochrona pakietu Li‑Ion 4S 80A – Hung Sang Electric

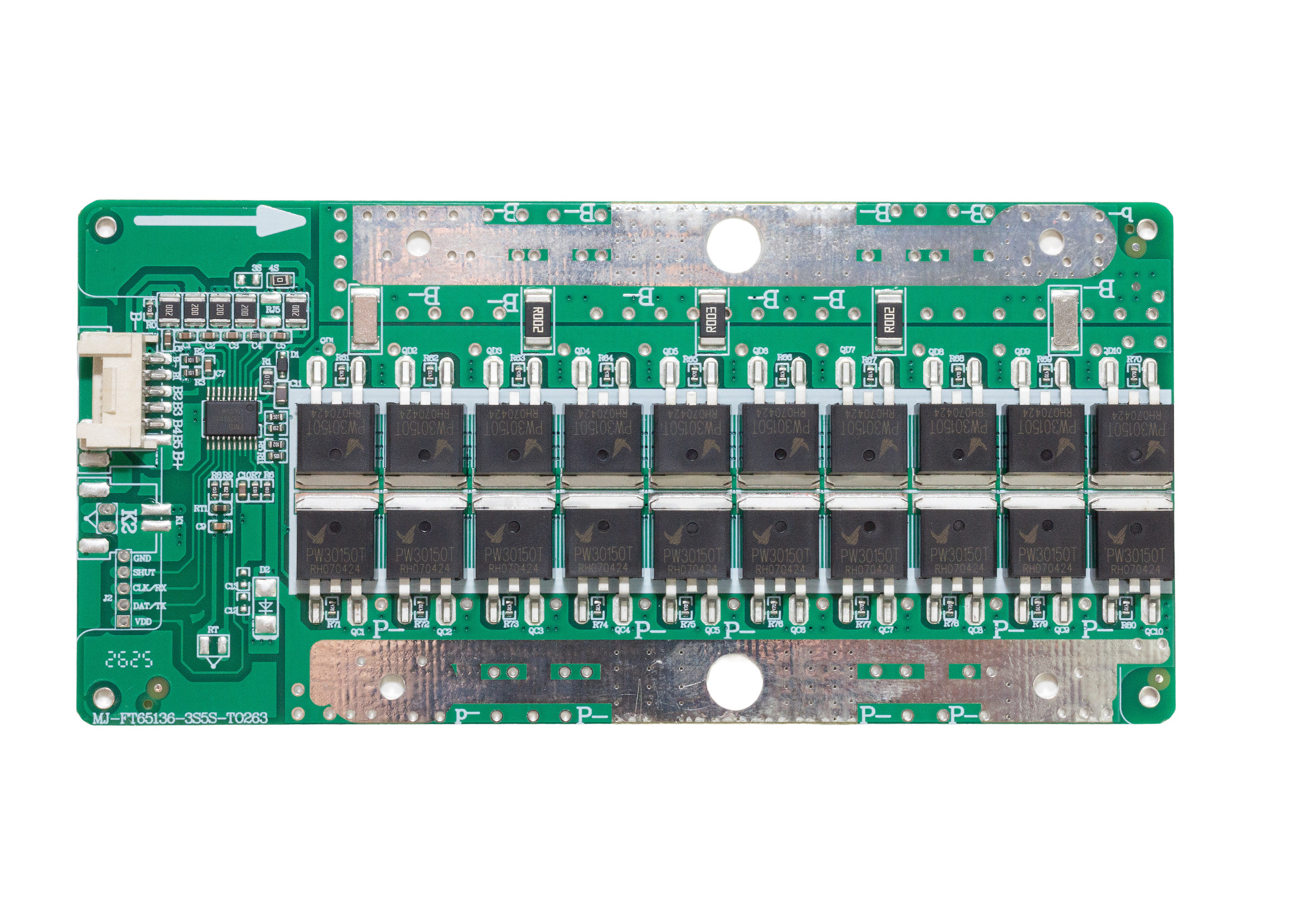

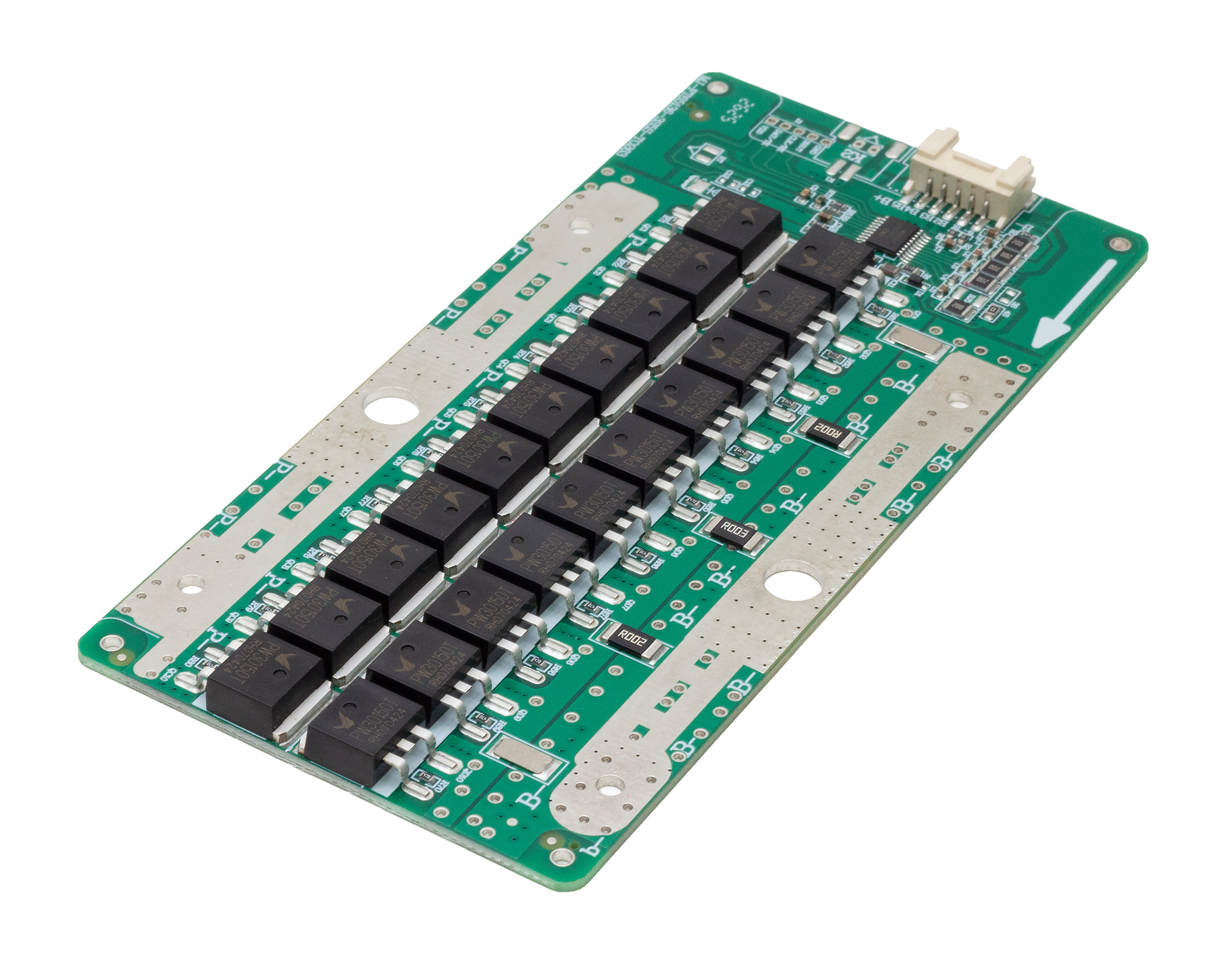

Model: HUNGSANG‑ION‑PCM65136‑S4A80Typ pakietu: Li‑Ion / Li‑Polymer 4S (14,8–16,8 V)Producent: Hung Sang Electric Co., Ltd

Wysokoprądowy moduł zabezpieczający BMS przeznaczony do pakietów 4‑ogniwowych Li‑Ion. Układ zapewnia pełną ochronę podczas ładowania, rozładowania, pracy pod dużym obciążeniem oraz w sytuacjach awaryjnych. Konstrukcja oparta na MOSFET-ach dużej mocy, wbudowane balansowanie oraz czujnik temperatury NTC gwarantują stabilną i bezpieczną eksploatację pakietów o wysokiej wydajności.

Najważniejsze funkcje

Ochrona przed przeładowaniem

• Odcięcie: 4,25 ±0,035 V na celę

• Powrót: 4,15 ±0,1 V

• Opóźnienie reakcji: 1,5 s

• Maksymalny prąd ładowania: 50 A

Ochrona przed nadmiernym rozładowaniem

• Odcięcie: 2,8 ±0,1 V na celę

• Powrót: 3,0 ±0,1 V

• Opóźnienie reakcji: 1,5 s

• Maksymalny prąd rozładowania: 80 A

Trzystopniowa ochrona nadprądowa (3‑protection)

• 1. stopień: 150 ±40 A

• 2. stopień: 180 ±40 A / 10 s

• 3. stopień: 280 ±80 A / 0,15 s

• Automatyczne odblokowanie po zdjęciu obciążenia

Zabezpieczenie przed zwarciem

• Czas reakcji: 400 ±100 µs

• Odblokowanie po zdjęciu obciążenia

Balansowanie ogniw

• Start: ≥3,9 ±0,035 V

• Odcięcie: ≤3,8 ±0,035 V

• Prąd balansowania: 82 ±10 mA

Ochrona temperaturowa (NTC)

• Ładowanie: 0–65°C

• Rozładowanie: –30 do 70°C

• Odblokowanie po spadku temperatury o 10°C

Parametry elektryczne

• Pobór własny: ≤50 µA

• Rezystancja układu (B– do P–): ≤5 mΩ

• Prąd pracy: do 80 A

Wymiary

• Długość: 135,9 mm

• Szerokość: 72–73 mm (wg layoutu)

• Montaż: SMT, duże pola lutownicze dla wysokich prądów

Schemat podłączenia (4S)

• B+ – plus pakietu

• B– – minus pakietu

• B1 / B2 / B3 – punkty połączeń między ogniwami

• P+ / P– – wyjście na obciążenie / ładowarkę

• W zestawie przewód 5‑pinowy do połączeń balansujących

Zalecenia montażowe

• Ogniwa powinny być dobrze dopasowane: tolerancja napięcia <0,05 V, rezystancja <5 mΩ, pojemność <30 mAh.

• Należy unikać odwrotnego podłączenia – grozi trwałym uszkodzeniem BMS.

• Nie wykonywać wielokrotnych testów zwarcia.

• Nie łączyć kilku BMS‑ów szeregowo.

• Po montażu zalecana kontrola poprawności działania w obwodzie otwartym.

Zastosowanie

• rowery elektryczne

• hulajnogi i pojazdy EV

• magazyny energii

• elektronarzędzia wysokoprądowe

• modele RC dużej mocy

• systemy przenośne i przemysłowe

Wysokoprądowy BMS PCM65136 S4A80 do pakietów Li‑Ion 4S, prąd pracy do 80 A, pełne zabezpieczenia i balansowanie. Profesjonalny moduł Hung Sang do zastosowań wysokiej mocy.
