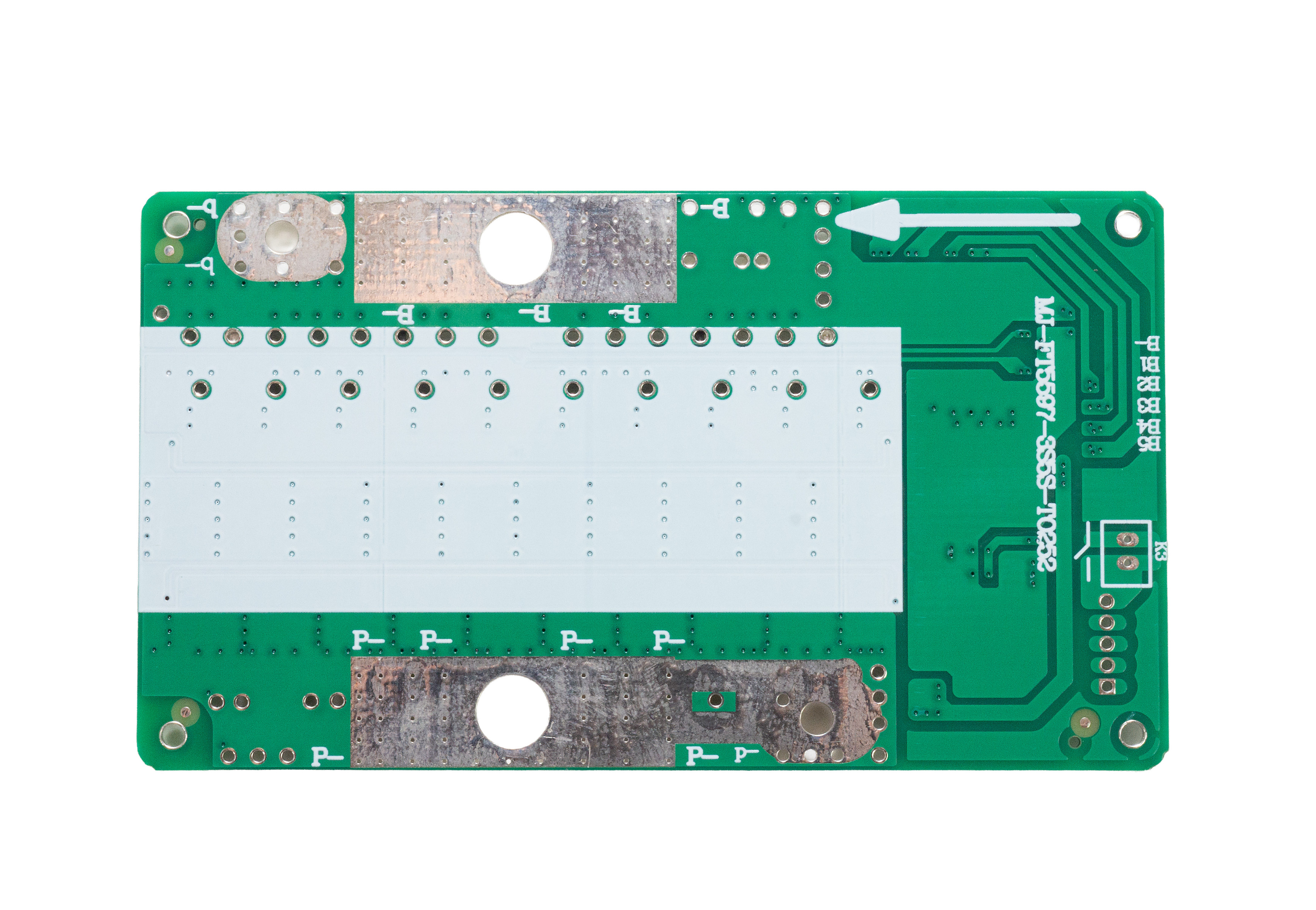

BMS PCM5597 S4A50 LI-ION (4743)

BMS PCM5597 S4A50 Li‑Ion (4743) – moduł zabezpieczający 4S 50A z balanserem

Profesjonalny moduł zabezpieczający BMS PCM5597 S4A50 przeznaczony wyłącznie do akumulatorów Li‑Ion w konfiguracji 4S (14,8V / 16,8V max). Układ zapewnia pełną ochronę pakietu: nadładowanie, nadmierne rozładowanie, przeciążenie, zwarcie oraz kontrolę temperatury. Wbudowane balansowanie utrzymuje równomierne napięcia na wszystkich sekcjach, wydłużając żywotność akumulatora.

Najważniejsze cechy

• Dedykowany tylko do Li‑Ion 4S

• Prąd pracy do 50A

• Balansowanie napięć – start od 3.9V

• NTC – ochrona termiczna

• 3‑stopniowa ochrona nadprądowa

• Bardzo szybka reakcja na zwarcie (ok. 400 µs)

• Niskie zużycie własne – 30 µA

Parametry elektryczne (wg specyfikacji)

Ochrona nadładowania

• Odcięcie: 4.25 ± 0.035V / celę

• Zwolnienie: 4.15 ± 0.1V

• Maks. prąd ładowania: 40A

Ochrona nadmiernego rozładowania

• Odcięcie: 2.8 ± 0.1V / celę

• Zwolnienie: 3.0 ± 0.1V

• Maks. prąd rozładowania: 50A

Ochrona nadprądowa (3 poziomy)

• 1. poziom: 60 ± 10A, opóźnienie 1.5 s

• 2. poziom: 90 ± 20A, opóźnienie 10 s

• 3. poziom: 150 ± 50A, opóźnienie 0.15 s

Zwarcie

• Detekcja: 400 ± 100 µs

• Zwolnienie: off‑load

Balansowanie

• Start: ≥ 3.9 ± 0.035V

• Stop: ≤ 3.8 ± 0.035V

• Prąd balansowania: 82 ± 10 mA

Temperatura

• Ładowanie: 0–65°C

• Rozładowanie: ‑30 do 70°C

• Zwolnienie: różnica 10°C

Wymiary i montaż

• Długość PCB: ok. 96.9 mm

• Szerokość PCB: ok. 55 mm

• Wyprowadzenia: B+, B‑, P+, P‑, B1, B2, B3

• W zestawie: wiązka 5‑pinowa do sekcji pakietu

Zastosowanie

• Pakiety Li‑Ion 4S (14.8V / 16.8V)

• Hulajnogi, rowery elektryczne

• Elektronarzędzia

• Oświetlenie awaryjne

• UPS, magazyny energii

• Projekty DIY i konstrukcje prototypowe

Dlaczego ten BMS

• Parametry idealnie dopasowane do Li‑Ion

• Stabilna praca przy prądach do 50A

• Bardzo szybka reakcja na zwarcie

• Balansowanie w standardzie

• NTC – realna ochrona termiczna

• Niskie zużycie energii

BMS PCM5597 S4A50 Li‑Ion (4743) to profesjonalny moduł zabezpieczający do pakietów Li‑Ion 4S, wyposażony w balansowanie, NTC i pełny zestaw ochron. Obsługuje prądy do 50A, zapewniając bezpieczną i stabilną pracę akumulatora w aplikacjach przemysłowych i mobilnych.
