Wtyczka VHR-2 (2815)

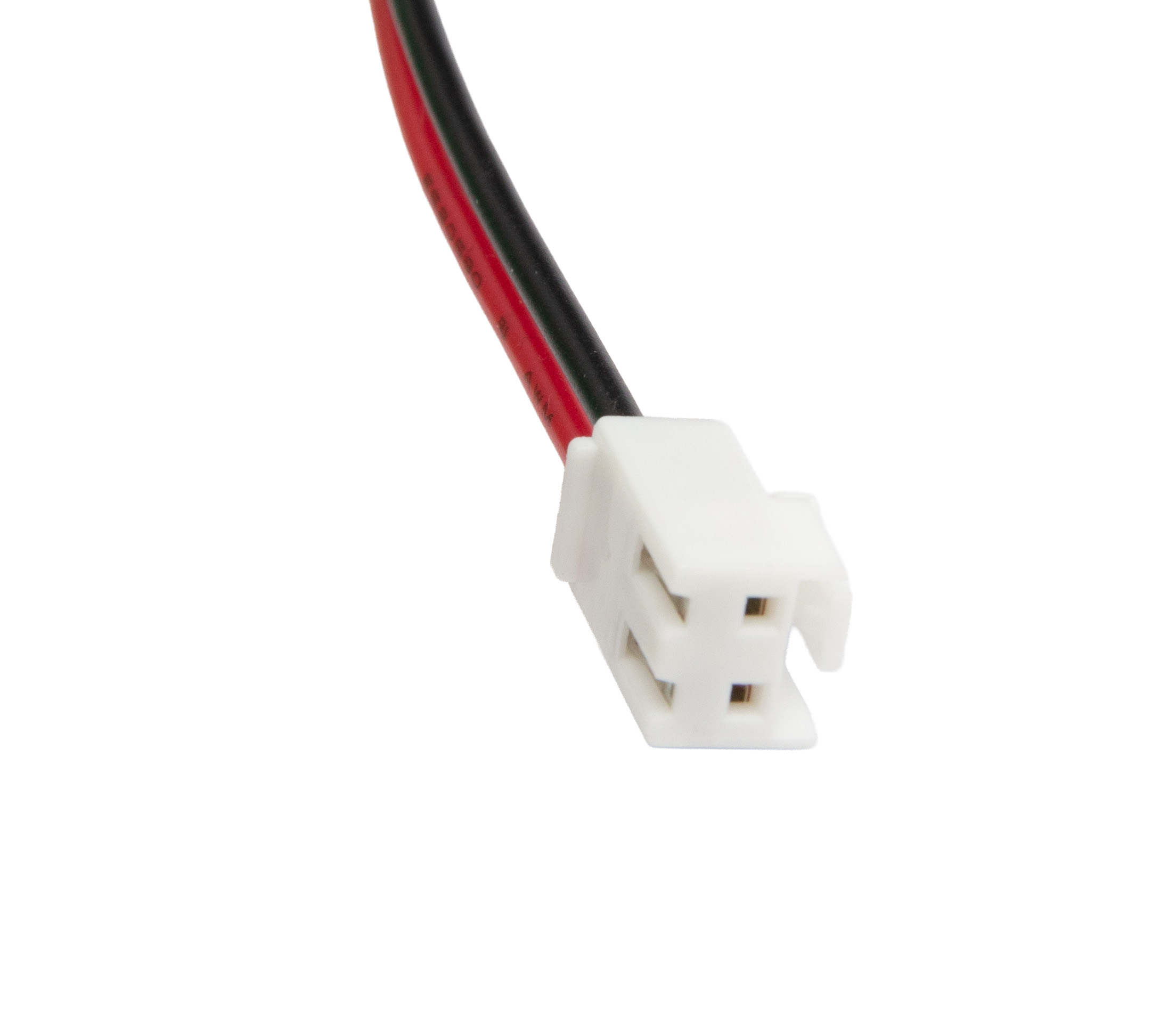

Wtyczka JST VHR-2 z przewodami (raster 3,96 mm)

Korzyści

• Przystosowana do przenoszenia wyższych prądów dzięki solidnym stykom serii JST VH.

• Fabrycznie zaciśnięte przewody pozwalają na szybki montaż bez konieczności używania specjalistycznych zaciskarek.

• Mechaniczne zatrzaski obudowy gwarantują pewne połączenie odporne na drgania i wstrząsy.

• Standardowy raster 3,96 mm zapewnia odpowiednią izolację napięciową między stykami.

• Dedykowana profilowana obudowa zapobiega odwrotnemu wpięciu wtyku do gniazda.

Opis funkcjonalny i techniczny

Wtyczka z przewodami VHR-2 (seria JST VH) to profesjonalne dwupinowe złącze przewód-płytka (wire-to-board) zaprojektowane do pracy w układach zasilania oraz sterowania. Złącze charakteryzuje się rastrem 3,96 mm (0,156") oraz wysoką obciążalnością prądową. Fabrycznie zarobione w obudowie żeńskiej piny stykowo-zaciskowe oraz wyprowadzone elastyczne przewody ułatwiają szybką instalację i serwis urządzeń. Solidny zatrzask blokujący (friction lock) zapobiega przypadkowemu rozłączeniu obwodu w wyniku wibracji, co czyni to rozwiązanie wyjątkowo niezawodnym w aplikacjach przemysłowych i AGD.

Kompatybilność i zamienniki

• Pasuje do: gniazd męskich serii JST VH (np. B2PS-VH, B2P-VH-FB-B, S2P-VH), modułów zasilaczy, urządzeń AGD, płyt głównych drukarek 3D, sterowników automatyki oraz pakietów akumulatorowych.

• Kompatybilny z: instalacjami i płytkami drukowanymi wykorzystującymi standard złączy JST VH 3,96 mm / 2-pin.

• Zamiennik dla: fabrycznych wiązek kablowych opartych na obudowach VHR-2N, VHR-2N-BK oraz zamiennikach typu VH 3.96 2P.

Parametry techniczne

• Typ złącza: Złącze żeńskie obudowy przewód-płytka (Wire-to-Board)

• Seria / Model: JST VH / VHR-2 (VHR-2N)

• Liczba pinów: 2

• Raster (rozstaw pinów): 3,96 mm (0,156 inch)

• Maksymalny prąd pracy: do 10 A (w zależności od przekroju użytych przewodów)

• Maksymalne napięcie: 250 V AC/DC

• Montaż: Gotowa wiązka przewodów z obudową zatrzaskową

Dlaczego warto wybrać ten produkt

• Oszczędność czasu: Gotowe okablowanie eliminuje żmudne ręczne zaciskanie końcówek konektorowych.

• Wysoka obciążalność: Konstrukcja styków umożliwia bezpieczny przepływ większych prądów niż w standardowych małych złączach sygnałowych.

• Bezpieczne połączenie: Posiada wyprofilowany klucz montażowy oraz mechaniczna blokadę wpinania.

• Trwałość: Wysoka jakość tworzywa obudowy oraz pewne osadzenie pinów wewnątrz gniazda.

Jakość i bezpieczeństwo

Przed podłączeniem wiązki do urządzenia należy bezwzględnie zweryfikować polaryzację przewodów (przypisanie przewodu dodatniego i ujemnego) oraz upewnić się, że układy pinów w gniazdku docelowym odpowiadają podłączeniu na płytce. Zamiana biegunowości lub próba użycia przy prądzie przekraczającym parametry znamionowe złącza może doprowadzić do uszkodzenia podłączonej elektroniki, stopienia obudowy złącza lub zwarcia. Prace instalacyjne należy wykonywać wyłącznie przy całkowicie odłączonym zasilaniu.

Wtyczka JST VHR-2 z przewodami o rastrze 3,96 mm do obwodów zasilania. Wytrzymałe dwupinowe złącze JST VH z blokadą zatrzaskową.
