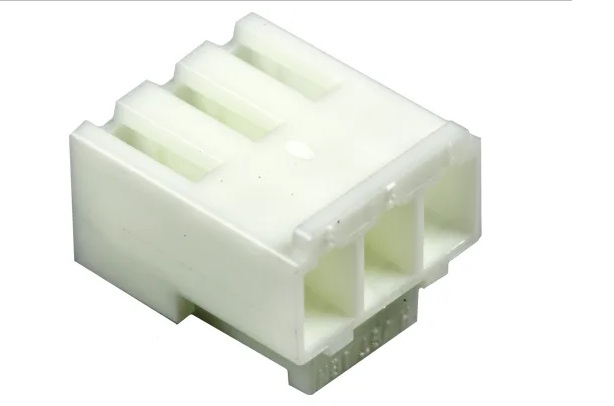

Wtyczka z przewodami VHR-3 (1684)

Wtyczka JST VHR-3 z przewodami (raster 3,96 mm) (1684)

Korzyści

• Trzypinowa konfiguracja umożliwia przesyłanie zasilania wraz z dodatkową linią sygnałową, sterującą lub uziemieniem.

• Przystosowana do przenoszenia wyższych prądów dzięki solidnym stykom serii JST VH.

• Fabrycznie zaciśnięte przewody pozwalają na natychmiastowy montaż bez użycia profesjonalnych zaciskarek.

• Mechaniczne zatrzaski obudowy gwarantują stabilne połączenie odporne na drgania i wstrząsy.

• Standardowy raster 3,96 mm zapewnia bezpieczne odstępy izolacyjne w instalacjach niskonapięciowych.

Opis funkcjonalny i techniczny

Wtyczka z przewodami VHR-3. Złącze charakteryzuje się rastrem 3,96 mm (0,156") oraz podwyższoną obciążalnością prądową. Fabrycznie zarobione w obudowie żeńskiej piny oraz wyprowadzone elastyczne przewody ułatwiają szybką instalację, modernizację i serwis urządzeń elektronicznych. Solidny zatrzask blokujący (friction lock) skutecznie zapobiega samoczynnemu rozłączeniu w wyniku wibracji eksploatacyjnych.

Kompatybilność i zamienniki

• Pasuje do: gniazd męskich serii JST VH (np. B3PS-VH, B3P-VH), płyt sterowników, zasilaczy przemysłowych, urządzeń AGD, układów automatyki oraz lamp awaryjnych.

• Kompatybilny z: instalacjami i płytkami drukowanymi wykorzystującymi standard złączy JST VH 3,96 mm / 3-pin.

• Zamiennik dla: uszkodzonych wiązek kablowych opartych na obudowach VHR-3N oraz zamiennikach typu VH 3.96 3P.

• Numer katalogowy / Kod: VHR-3, 1684.

Parametry techniczne

• Typ złącza: Złącze żeńskie obudowy przewód-płytka (Wire-to-Board)

• Seria / Model: JST VH / VHR-3

• Liczba pinów: 3

• Raster (rozstaw pinów): 3,96 mm (0,156 inch)

• Maksymalny prąd pracy: do 10 A (zależnie od przekroju przewodu)

• Maksymalne napięcie: 250 V AC/DC

• Montaż: Gotowa wiązka przewodów z obudową zatrzaskową

Dlaczego warto wybrać ten produkt

• Oszczędność czasu: Gotowe okablowanie eliminuje potrzebę ręcznego zaciskania pinów i zarabiania końcówek.

• Wysoka obciążalność: Konstrukcja styków umożliwia bezpieczny przepływ większych prądów niż w standardowych złączach sygnałowych.

• Bezpieczne wpięcie: Profilowany klucz montażowy oraz blokada zatrzaskowa chronią przed błędnym podłączeniem.

• Trwałość i pewność styków: Wysokiej jakości materiały gwarantują niską rezystancję przejścia.

Jakość i bezpieczeństwo

Przed podłączeniem wiązki do urządzenia należy bezwzględnie zweryfikować poprawność układu wyprowadzeń (pinout 1-2-3) oraz zgodność polaryzacji przewodów z gniazdem docelowym na płytce. Zamiana kolejności przewodów lub nieprawidłowe wpięcie wtyku może doprowadzić do zwarcia, uszkodzenia elektroniki lub zniszczenia zasilanego podzespołu. Prace instalacyjne należy wykonywać wyłącznie przy całkowicie odłączonym zasilaniu.

Wtyczka JST VHR-3 z przewodami i rastrem 3,96 mm. Trzypinowe złącze zasilające do elektroniki i sterowników.
